日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

加入消泡劑后，抗?jié)B水壓較穩(wěn)定，且有較高水平最佳用量為3％。原因可能是氣泡導(dǎo)致的針眼消失，使涂層無較大孔隙和缺陷，使涂層擁有很好的防水性。通過以上試驗(yàn)和分析，隔熱降溫涂料的優(yōu)化制備配方是：PU膠80-100份、二氧化鈦3～6份，相變微膠囊I3～6份，硅氧聚合物1-1．8份，F(xiàn)L90633％，消泡劑BX-823％。

2．2整理效果測定

2．2．1隔熱降溫效果測試[9-11]

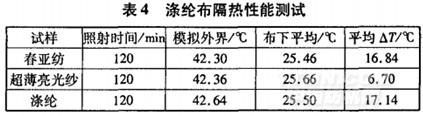

表4是三種不同織物經(jīng)上述優(yōu)化的隔熱降溫涂料整理后其隔熱降溫測定結(jié)果。

從表4可知，三種規(guī)格的布匹經(jīng)此隔熱降溫涂料整理后具有明顯的隔熱和降溫效果。經(jīng)模擬陽光120min高溫照射，其布下平均溫度維持在23-26℃，最大溫差達(dá)23℃。

2．2．2抗紫外性能測試[12]

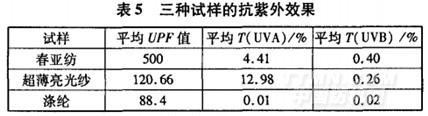

表5為三種試樣經(jīng)隔熱降溫涂料整理后的抗紫外效果。

從表5可見，三種試樣的UPF值均遠(yuǎn)遠(yuǎn)大于50，紫外線透過率在波長250～360nm，均在5％以下。這說明經(jīng)該隔熱降溫涂料涂層加工后，織物具有良好的抗紫外功能。

2．2．3拒水性能[13-14]

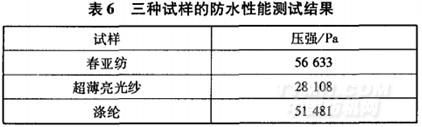

按GB／T47442--1997《紡織品抗?jié)B水性測定靜水壓試驗(yàn)》進(jìn)行測定，本試驗(yàn)樣耐水壓見表6。

歐洲客戶對(duì)紡織品耐水壓性能的要求普遍較高，一般最低要求在5．88×10Pa以上，有的甚至要求在9．8×10。Pa以上。國內(nèi)對(duì)戶外紡織品一般要求耐水壓在2．74×10Pa，個(gè)別客戶要求達(dá)3．92×10Pa。由表6可見，經(jīng)自制隔熱降溫涂料整理后的的三種樣品，其防水性能均超過要求。
