日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．2BTCA用量

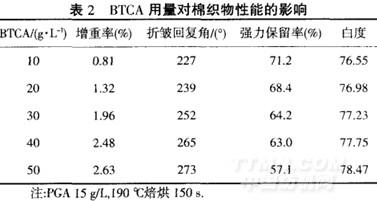

由表2可知，當(dāng)BTCA用量較低時(shí)，隨用量的增加，既有利于與棉織物的反應(yīng)，也有利于與PGA反應(yīng)而接枝到棉織物上；當(dāng)BTCA用量增加到一定值時(shí)，反應(yīng)趨于平衡，增重率增加緩慢，再增加HBTCA用量對(duì)增重率影響不大．在其他條件一定時(shí)，BTCA用量越大，接枝織物的折皺回復(fù)角越大，織物的免燙性能越好，且白度變化不大．由于BTCA的酸性較強(qiáng)，接枝棉織物的斷裂強(qiáng)力保留率會(huì)隨BTCA用量的增加而逐漸下降．綜合考慮，選擇BTCA用量為40g／L．

2．3焙烘時(shí)間

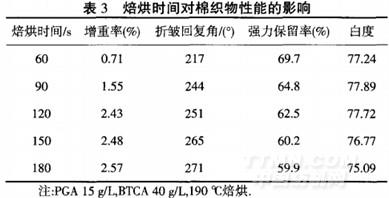

由表3可知，棉織物的增重率隨焙烘時(shí)間的延長(zhǎng)而增加．當(dāng)焙烘時(shí)間較短時(shí)，PGA、BTCA和棉纖維3者之間的交聯(lián)少；隨焙烘時(shí)間的延長(zhǎng)，3者的共價(jià)交聯(lián)越充分，抗皺效果越好，且對(duì)白度影響不大，但棉織物斷裂強(qiáng)力保留率隨交聯(lián)程度的提升而降低．綜合考慮，選擇焙烘時(shí)間為150 S．

2．4焙烘溫度

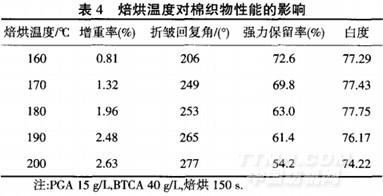

焙烘溫度對(duì)棉織物性能的影響見表4．

由表4可知，棉織物的增重率隨焙烘溫度的升高而增加．焙烘溫度升高，有利于PGA、BTCA和纖維素3者之間交聯(lián)反應(yīng)的進(jìn)行，因此棉織物的折皺回復(fù)角隨之升高，且對(duì)白度影響不大，但織物的斷裂強(qiáng)力保留率隨溫度的升高而明顯降低，綜合考慮，選擇焙烘溫度為190°C．

3結(jié)論

將PGA與BTCA混合應(yīng)用于棉織物的抗皺整理，綜合考慮整理后棉織物的各種性能，確定其最佳工藝為：PGA15g／L，BTCA40g／L，190℃焙烘150s．經(jīng)整理后棉織物的折皺回復(fù)角、強(qiáng)力保留率及白度均較好，說明PGA與BTCA混合對(duì)棉織物進(jìn)行抗皺整理是可行的．
