日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

(2)奧斯本漂白工藝

①酸穩(wěn)定劑U-257g/L,H2O2(27.5%)80g/L,靜置5min

②堿穩(wěn)定劑MH-2540g/L,NaOH(45°Bé)30g/L

③活性劑SW-51220g/L

④螯合劑SM-323g/L

以上混合后,加20L水?dāng)嚢杈鶆?加水至100L。加工完后,用塑料布包好,在常溫下堆置24h。

2　前處理工藝分析

2.1　前處理工藝指標(biāo)比較

純棉嵌銀絲提花交織物經(jīng)上述兩種前處理工藝處理后,產(chǎn)品質(zhì)量及金屬絲的損傷情況見表1。

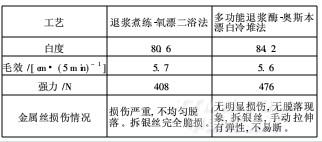

表1　前處理工藝對織物半成品質(zhì)量的影響

注:坯布強(qiáng)力516N。

由表1可見,織物經(jīng)退漿煮練-氧漂二浴法加工后,強(qiáng)力損傷較大,金屬絲損傷嚴(yán)重,并發(fā)生不均勻脫落;而采用多功能退漿酶-奧斯本漂白冷堆法工藝,織物白度和毛效均能滿足要求,且奧斯本漂白對織物的強(qiáng)力損傷較小,金屬絲無明顯影響。

綜合考慮白度、強(qiáng)力、毛效以及金屬絲損傷情況等指標(biāo),多功能退漿酶-奧斯本漂白冷堆法更有優(yōu)勢。

2.2　多功能退漿酶-奧斯本漂白法工藝的優(yōu)化

按1.3.2節(jié)奧斯本漂白冷堆工藝及流程,分別改變工藝中H2O2用量和冷堆時(shí)間,進(jìn)行對比試驗(yàn),結(jié)果見表2和表3。

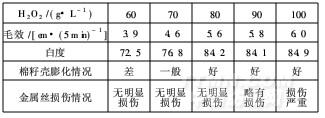

表2　H2O2質(zhì)量濃度對處理效果的影響

表2中,H2O2質(zhì)量濃度增加,銀絲/棉提花交織物毛效逐漸增高,棉籽殼膨化程度不斷提高。當(dāng)H2O2質(zhì)量濃度達(dá)到80g/L時(shí),毛效達(dá)到5.6cm/5min,質(zhì)量濃度超過80g/L,棉籽殼膨化程度高,但織物白度、毛效絲開始出現(xiàn)損傷現(xiàn)象。綜上考慮,H2O2質(zhì)量濃度選80g/L。

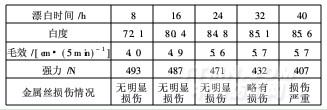

表3　漂白時(shí)間對處理效果的影響

由表3可知,漂白冷堆時(shí)間延長,白度和毛效不斷提高,強(qiáng)力不斷下降。堆置時(shí)間超過24h以后,白度和毛效提高并不明顯,但強(qiáng)力下降較多,且金屬絲也開始出現(xiàn)損傷。綜合考慮,漂白堆置時(shí)間選擇24h。
