日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

3　定形工藝

嵌入金銀絲的純棉提花交織物,因金銀絲與棉的縮率不同,織物水洗后會(huì)產(chǎn)生起泡現(xiàn)象,一般是通過干定形來解決此類問題。但是,不同的定形溫度對(duì)金銀絲的定形效果不同,為此進(jìn)行了一系列對(duì)比試驗(yàn)。

3.1　定形溫度

采用不同溫度對(duì)金銀絲/棉提花交織物進(jìn)行定形(定形時(shí)間為60s),織物質(zhì)量情況見表4。

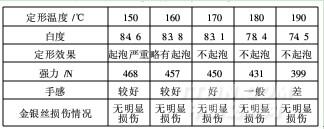

表4　定形溫度對(duì)產(chǎn)品質(zhì)量的影響

由表4可知,溫度高,定形效果好,且對(duì)金銀絲基本無損傷;但定形溫度超過170℃后,白度、手感和強(qiáng)力下降明顯,手感變硬,不能滿足后續(xù)要求。因此,定形溫度確定為170℃。

3.2　定形時(shí)間的影響

采用不同定形時(shí)間對(duì)金銀絲/棉提花交織物進(jìn)行定形(定形溫度為170℃),織物質(zhì)量情況見表5。

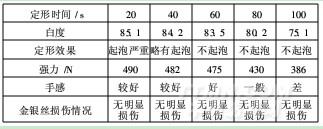

表5　定形時(shí)間對(duì)產(chǎn)品質(zhì)量的影響

由表5可知,定形時(shí)間長,定形效果好,且對(duì)金銀絲基本無損傷。但定形時(shí)間超過60s,白度、手感和強(qiáng)力下降明顯,手感變硬。綜合考慮,定形時(shí)間確定60s。

4　樹脂整理

為提升面料的附加值,需進(jìn)行樹脂整理,采用液氨+潮交聯(lián)整理,以使面料的平整度達(dá)到3.5級(jí),且對(duì)金銀絲光澤無影響。

液氨+潮交聯(lián)工藝如下:

(1)預(yù)柔軟　柔軟劑LSW-120g/L

(2)潮交聯(lián)　樹脂AMC180g/L,催化劑M-C90g/L,纖維保護(hù)劑DL30g/L,甲醛捕捉劑LF-353g/L,柔軟劑FH0120g/L,堆置20h。

(3)水洗　清水洗95℃,8道。

經(jīng)過樹脂整理,面料經(jīng)過30次水洗后可達(dá)到3.5級(jí)以上的平整度,且強(qiáng)力手感等均能達(dá)到客戶的要求。

5　結(jié)論

(1)金銀絲/純棉提花交織物不耐堿,宜采用酶退漿-奧斯本漂白前處理工藝。其工藝條件為:H2O280g/L,冷堆24h,織物白度和毛效均能滿足要求,且對(duì)織物的強(qiáng)力損傷較小,金屬絲無明顯影響。

(2)為避免織物水洗后產(chǎn)生起泡現(xiàn)象,需對(duì)織物進(jìn)行熱定形,溫度170℃,時(shí)間60s。

(3)對(duì)織物進(jìn)行液氨+潮交聯(lián)樹脂整理,可達(dá)到免燙的效果,對(duì)金銀絲光澤無影響。
