日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.1.2氫氧化鈉用量對(duì)雙氧水分解率的影響

按是否加入新活化劑進(jìn)行實(shí)驗(yàn)分組，除了新活化劑的用量之外，應(yīng)用試驗(yàn)中各組之間的漂液配方均相同，各組漂液中所含各種助劑的用量同上述。

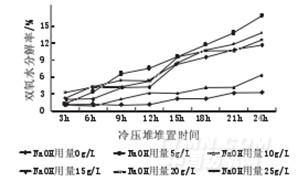

圖2-2a無(wú)新活化劑時(shí)氫氧化鈉用量對(duì)分解率的影響

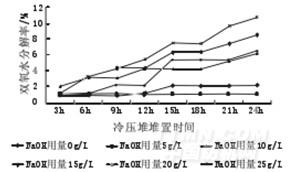

由圖2-2a和2-2b中雙氧水分解率的測(cè)試數(shù)據(jù)可知:

（1）無(wú)活化劑且氫氧化鈉的加入量為0g時(shí)，雙氧水分解率明顯低于同組其它各漂液，而且隨時(shí)間變化最?。怀霈F(xiàn)這種現(xiàn)象的原因主要是：雙氧水本身在不同的pH值漂液中具有不同的分解率，在酸性條件下，雙氧水主要以分子形式存在，電離很少，所以此時(shí)雙氧水最為穩(wěn)定，分解率最低。當(dāng)氫氧化鈉的加入量逐漸增多時(shí)，漂液的pH值隨之逐漸增大，進(jìn)而使雙氧水的分解率也逐漸增大。

（2）有活化劑且氫氧化鈉的加入量為5g時(shí)，雙氧水分解率明顯低于同組其它各漂液，而且隨時(shí)間變化最小。

（3）有新活化劑時(shí)氫氧化鈉的用量對(duì)雙氧水分解率的影響比無(wú)新活化劑時(shí)明顯要小。這說(shuō)明，新活化劑的加入能降低氫氧化鈉用量對(duì)雙氧水分解率的影響。加入新活化劑，氫氧化鈉的用量為5g時(shí)，新活化劑對(duì)降低雙氧水分解率的作用最為顯著。

（4）綜合上述所有對(duì)雙氧水分解率主要影響因素的分析是：新活化劑的加入可以降低雙氧水分解率，降低氫氧化鈉用量對(duì)雙氧水分解率的影響，使得在漂白過(guò)程中有更多的雙氧水對(duì)織物發(fā)揮漂白作用。

2.2新活化劑在雙氧水漂白冷軋堆工藝中的應(yīng)用

雙氧水冷軋堆漂白工藝是在低溫、高堿、長(zhǎng)時(shí)間等條件下進(jìn)行的，故新活化劑在此的應(yīng)用效果主要在于能不能在較低溫度下發(fā)揮作用，能不能減少氫氧化鈉的使用量和縮短堆置時(shí)間。

以下將通過(guò)新活化劑用量、堆置時(shí)間和氫氧化鈉用量這三個(gè)主要因素對(duì)新活化劑的應(yīng)用效果進(jìn)行分析，從而得出新活化劑在雙氧水漂白冷軋堆工藝中應(yīng)用的最佳工藝條件。

2.2.1新活化劑用量與堆置時(shí)間雙因素對(duì)漂白效果的

影響

冷壓堆工藝的溫度為冬季室溫（約18℃左右），氫氧化鈉用量為15g/L。實(shí)驗(yàn)結(jié)果如圖2-3所示：

圖2-3新活化劑的用量對(duì)織物白度的影響

由圖2-3中曲線可以看出，堆置時(shí)間不同以及新活化劑用量不同對(duì)織物的漂白效果都有較大的影響。

（1）隨著堆置時(shí)間的延長(zhǎng)，織物的白度值有很大幅度的提高，其中堆置20h時(shí)與堆置24h的織物白度值都很高，幾乎沒(méi)有差別，20h更為合理。
