圖3　余熱熱量轉移示意

技術原理　溴化鋰濃溶液具有強吸水性。在吸收器內,利用溴化鋰濃溶液的強吸水性特點,吸收來自蒸發器的水蒸汽,提高溶液的溫度,加熱需要提高溫度的熱媒,實現了所吸收廢熱的熱量轉移,同時溴化鋰溶液由濃變稀,不再具有吸水性。

1.4.3　發生器

吸收工質的濃縮在發生器中進行(參見圖4)。

圖4　吸收工質的濃縮示意

技術原理　在壓力一定的條件下,不同的物質,水和溴化鋰的蒸發溫度不同。在發生器內,利用外界驅動熱源的熱量,對溴化鋰稀溶液進行濃縮,產生的濃溶液進入吸收器進行吸收,同時產生的水蒸汽進入再加熱器,對熱媒進行再次加熱。

1.4.4　再加熱器

熱媒介質的二次加熱在再加熱器中進行(參見圖5)。

圖5　熱媒介質的二次加熱

技術原理　基本的熱傳遞原理在再加熱器內,利用來自發生器高溫水蒸汽的熱量,對經過初步加熱的熱媒進行再次加熱,最終產生所需要的熱媒水。

2　熱泵運行流程

2.1　熱泵運行

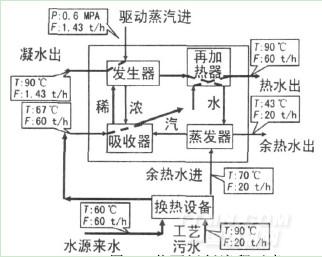

熱泵運行流程見圖6。
