日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.2.3使用Tencel纖維紡紗應(yīng)注意事項(xiàng)

Tencel纖維在機(jī)織物、針織物、特里科經(jīng)編織物、花邊等各領(lǐng)域均已商品化。但是，當(dāng)使用紗時(shí)，必須對(duì)Tencel纖維物理性能引起關(guān)注，如表2-5所示。

Tencel纖維織物開發(fā)的品種很多，有純Tencel織物、混紡織物、交織織物、針織織物等，對(duì)其他產(chǎn)品的掛牌標(biāo)簽有考陶爾茲公司規(guī)定，純Tencel產(chǎn)品掛白色標(biāo)簽，還Tencel51％以上的產(chǎn)品掛藏青色標(biāo)簽。

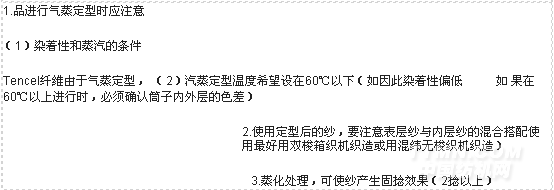

表2-5使用Tencel纖維紗的注意事項(xiàng)

3 天絲纖維紡紗工藝要求

針對(duì)Tencel纖維聚合度高、結(jié)晶度高、與其他纖維素纖維及天然纖維相比，具有高強(qiáng)度、高濕模量、干強(qiáng)濕強(qiáng)接近等性能特點(diǎn)。下面就TN 18.5tex、TN14.8tex、TN25/CJ75 18.5tex、TN25/CJ75 14.8tex、TN25/T75 18.5tex、TN25/T75 14.8tex等6個(gè)品種進(jìn)行純紡和混紡的工藝討論。

3.1紡紗工藝配置及技術(shù)措施

3.1.1清棉工序

天絲的紡紗特性與粘膠纖維相似，在完全不了解天絲性能的情況下，可以參照粘膠的紡紗工藝，但在實(shí)際生產(chǎn)中發(fā)現(xiàn)，天絲與粘膠還是存在很大的差異。

在清棉工序采用“勤抓少抓，多梳少打，充分混合”的工藝原則，適當(dāng)降低各打手速度，防止速度過快，將纖維打成束絲，增加棉結(jié)。天絲花卷重量重，不勻率大，為了解決這一問題，天平羅拉牙由27調(diào)整為30，降低天平羅拉轉(zhuǎn)速生產(chǎn)才得以正常進(jìn)行，棉卷不勻率也有了明顯的好轉(zhuǎn)。
