日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2實(shí)驗(yàn)設(shè)計(jì)

為研究精干麻殘膠率、白度和斷裂強(qiáng)度隨堿煮練工藝參數(shù)改變而變化的規(guī)律，本文采用了2次通用旋轉(zhuǎn)實(shí)驗(yàn)設(shè)計(jì)．因?yàn)闅溲趸c量、助劑量和雙氧水量對(duì)殘膠率和白度影響較大，因此選取以上3個(gè)參數(shù)作為實(shí)驗(yàn)因子，采用三因子二次旋轉(zhuǎn)組合設(shè)計(jì)進(jìn)行實(shí)驗(yàn)安排，其因子編碼水平見(jiàn)表1．

3數(shù)據(jù)處理

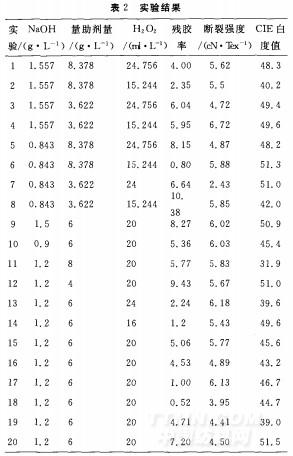

實(shí)驗(yàn)時(shí)，按照三因子二次旋轉(zhuǎn)通用組合設(shè)計(jì)的結(jié)構(gòu)矩陣方案安排實(shí)驗(yàn)，每次實(shí)驗(yàn)重復(fù)5次，獲得原始實(shí)驗(yàn)數(shù)據(jù)．采用Matlab7．0編程處理原始數(shù)據(jù)【6】．

4結(jié)果分析

4．1殘膠率

殘膠率的有效回歸方程為：

y1—2．6279—1．6537x2+0．7189x3+1．92l2x23+1．4112x+1．6888x2

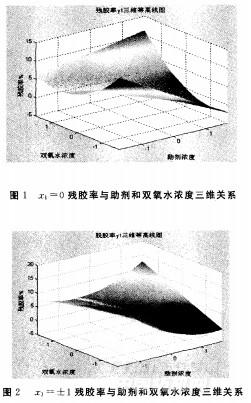

由殘膠率Y()與三因子的回歸方程可知：助劑濃度和雙氧水濃度對(duì)去除苧麻膠質(zhì)較顯著，且助劑濃度對(duì)殘膠率的影響大于雙氧水濃度，二者之間也存在較顯著的交互作用；而堿液濃度同殘膠率為二次關(guān)系，對(duì)殘膠率作用不明顯．利用Matlab分別得到z一0、±1時(shí)殘膠率與助劑和雙氧水濃度三維關(guān)系，如圖1和圖2所示．比較圖1和圖2，在不同的堿液條件下，使用的助劑濃度越高，雙氧水的濃度越低，殘膠率越小，脫膠效果越好．可見(jiàn)，采用氫氧化鈉浸泡苧麻處理后，使用自配助劑對(duì)苧麻脫膠，可以達(dá)到減少雙氧水和燒堿用量，并得到較好脫膠效果的目的．

4．2斷裂強(qiáng)度

斷裂強(qiáng)度的有效回歸方程為：

Y2—4．9649+0．2572x1+0．1771x2—0．3696x3—0．3487x1272+0．3188x1273+0．5662x2273+0．2317z+0．15393：；MatLab下，分別繪制z。一一1、0和1條件下，斷裂強(qiáng)度同雙氧水濃度和堿液濃度關(guān)系如圖3、4和5所示．堿液濃度，助劑濃度和雙氧水的濃度對(duì)斷裂強(qiáng)度的影響都是顯著的；且三者之間都存在著較顯著的交互作用的影響；從圖中可以看出，當(dāng)z。分別為～1，0，+1，雙氧水和堿液濃度都較低或較高時(shí)，纖維的斷裂強(qiáng)力都較高，當(dāng)雙氧水濃度較高，堿液濃度較低時(shí)，隨著助劑濃度提高，纖維的斷裂強(qiáng)力有所提高；而當(dāng)雙氧水濃度較低，堿液濃度較高時(shí)，隨著助劑濃度提高，纖維的斷裂強(qiáng)力降低．可見(jiàn)在雙氧水濃度較低，堿液濃度也較低時(shí)，自配助劑濃度大小對(duì)斷裂強(qiáng)度影響不大，這表明增加助劑用量，減少燒堿和雙氧水用量，不僅可以得到較好的脫膠效果，而且可以使纖維的斷裂強(qiáng)力損傷較?。?/p>
