日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2結(jié)果與討論

2.1陽離子Bola型表面活性劑的結(jié)構(gòu)表征

2.1.1紅外光譜(FT-IR)

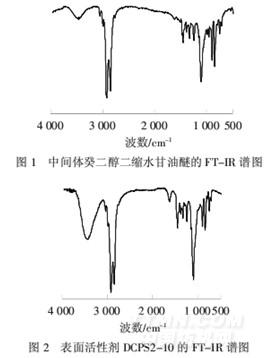

由圖1可知,癸二醇的羥基吸收峰基本消失,在2 920 cm-1、2 850 cm-1和1 460 cm-1處出現(xiàn)一系列飽和碳?xì)滏I的吸收峰,在1 120 cm-1處出現(xiàn)醚的C—O—C伸縮振動(dòng)峰,在906 cm-1和856 cm-1處分別出現(xiàn)了C—O—C三元環(huán)的伸縮振動(dòng)和彎曲振動(dòng)吸收峰,證明環(huán)已引入.另外,在650 cm-1處沒有出現(xiàn)C—Cl鍵的特征吸收峰,說明閉環(huán)反應(yīng)生成環(huán)氧醚.

由圖2可知,在3 440 cm-1處出現(xiàn)了—OH吸收峰,在2 930 cm-1處出現(xiàn)了甲基C—H伸縮振動(dòng)吸收峰,在2 860 cm-1處出現(xiàn)了亞甲基C—H伸縮振動(dòng)吸收峰,760 cm-1處出現(xiàn)了長碳鏈亞甲基彎曲振動(dòng)吸收峰,在1 110 cm-1處出現(xiàn)了醚鍵C—O—C的伸縮振動(dòng)吸收峰,在910 cm-1處出現(xiàn)了季銨鹽C—N的伸縮振動(dòng)吸收峰,證明了季銨鹽的存在.

2.1.2核磁氫譜(1H-NMR)

從圖3可以看出,3.14×10-6處為季銨鹽甲基上氫(a)的信號(hào),3.43×10-6處出現(xiàn)羥基上氫(d)的信號(hào),4.29×10-6處為與羥基相連碳原子上氫(c)的信號(hào),1.21×10-6處出現(xiàn)分子中長碳鏈亞甲基上氫(h)的信號(hào),1.48×10-6處出現(xiàn)醚鍵隔一位的亞甲基上氫(g)的信號(hào),在(3.18~3.37)×10-6集中出現(xiàn)了醚鍵兩邊和與氮原子相連的亞甲基上氫原子(b、e、f)的信號(hào).

2.2陽離子Bola型表面活性劑對(duì)陽離子染料染腈綸的緩染作用

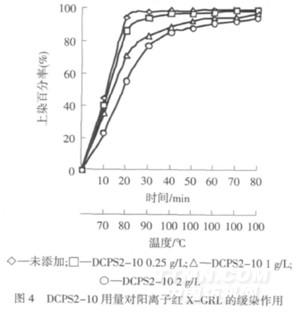

從圖4和圖5可以看出,不添加表面活性劑染色時(shí),陽離子紅X-GRL和陽離子艷紅FG的上染速率很快.加入一定量的陽離子Bola表面活性劑DCPS2-10,陽離子紅X-GRL和陽離子艷紅FG的上染速率顯著降低.染色初始階段各對(duì)應(yīng)染色時(shí)間的上染百分率明顯下降.隨著溫度的升高,上染百分率緩慢上升.而且陽離子Bola表面活性劑的加入對(duì)陽離子染料的最終上染量影響不是很大.

當(dāng)染色溫度低于100℃時(shí),加入表面活性劑,上染百分率降低;100℃時(shí),隨著時(shí)間的延長,表面活性劑對(duì)上染百分率沒有影響.而隨著DCPS2-10用量的增加,各對(duì)應(yīng)染色時(shí)間的上染百分率明顯下降.圖4中,當(dāng)溫度升到90℃時(shí),加入DCPS2-10 0.25 g/L,陽離子紅X-GRL的上染百分率為添加DCPS2-10 2 g/L的2倍.保溫一段時(shí)間后,最終的上染量基本相同.在圖5中,當(dāng)染色溫度升高時(shí),上染百分率也逐漸增加.保溫一段時(shí)間后,最終上染百分率達(dá)到平衡.
