日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.1.2聚合物氟含量

不同含氟乳液整理劑拒水拒油整理效果見表1.

由表1的接觸角數(shù)據(jù)可看出,經(jīng)整理后的棉織物接觸角隨著聚合物氟含量的增加而增大,但增大到一定程度時反而會有所降低當氟含量為34%時,整理效果最佳.由拒水拒油等級可以看出,PFA3的拒水效果最好,拒水性最高可以達到90分,而且還有一定的拒油性.經(jīng)PFA1和PFA2整理的織物拒水性最高只能達80分,這與含氟丙烯酸酯單體的結(jié)構(gòu)有關(guān).PFA3的氟碳鏈最長,且末端基團為—CF3,因此拒水效果最好.

2.1.3整理劑用量

由圖2可知,經(jīng)3種整理劑整理后的織物拒水性能都隨著整理劑用量增大而提升.但用量大于80g/L時,繼續(xù)提高整理劑用量,織物的拒水性能不再提升.通常認為織物表面氟的富集程度達到飽和時,拒水性能會達到最大值.因此,整理劑的最佳用量為80g/L.

2.2整理前后織物性能變化

2.2.1白度

由表2可知,整理后棉織物白度都略有降低.其中經(jīng)PFA3整理前后織物白度基本不變,且各種氟含量的PFA3整理棉織物的白度都較相應(yīng)的PFA2和PFA1整理棉織物高.

2.2.2折皺回復(fù)角和拉伸斷裂強力

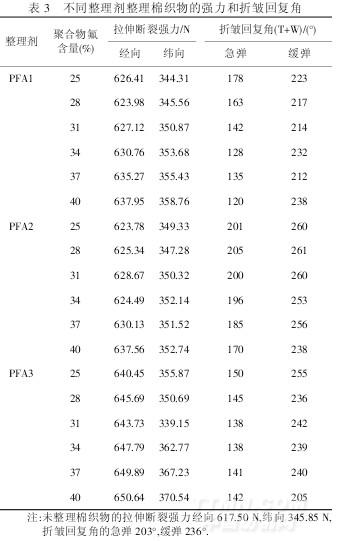

由表3可以看出,所有經(jīng)過整理的棉織物拉伸斷裂強力普遍提高,且隨著聚合物氟含量的增加,整理織物的強力也隨之提高;整理后棉織物急彈性回復(fù)角降低幅度較大,其中PFA1和PFA3整理后下降較多,這可能與PFA1和PFA3中含氟單體上的甲基有關(guān).含氟烷基的甲基丙烯酸酯在形成的共聚物結(jié)構(gòu)中,側(cè)基上甲基由于較大的立體位阻而增加了聚合物主鏈的內(nèi)旋轉(zhuǎn)難度,從而在纖維表面成膜時提供的表面膜更加剛性,導(dǎo)致整理織物的手感變硬.研究表明,聚合物氟含量越高,織物手感越硬.

2.2.3透氣性

聚合物氟含量對織物透氣性的影響見圖3.

由圖3可以看出,與未整理棉織物(透氣率為480mm/s)相比,不同氟含量的PFA1、PFA2和PFA3乳液整理后的棉織物透氣性都隨著聚合物氟含量的增加而下降,其中經(jīng)PFA3處理的棉織物透氣性最差.透氣性變差主要是因為整理后的織物表面覆蓋了一層含氟聚合物薄膜.
