日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由表1可見(jiàn)，用固色劑處理的織物其摩擦牢度和皂洗牢度較未處理織物有所提高。隨著固色劑中反應(yīng)性交聯(lián)基團(tuán)（環(huán)氧氯丙烷提供）的增加，織物的摩擦牢度和水洗牢度逐漸提高，當(dāng)兩者的摩爾比為

1.3:1時(shí)所得的產(chǎn)品對(duì)織物的牢度提高最多：干摩擦牢度達(dá)到4～5級(jí)；濕摩擦色牢度達(dá)到3～4級(jí)，耐洗沾色牢度達(dá)到4～5級(jí)；耐洗褪色牢度達(dá)到4級(jí)。這是由于固色劑中反應(yīng)性基團(tuán)與染料分子、纖維分子上的基團(tuán)發(fā)生反應(yīng)，形成共價(jià)鍵，從而增強(qiáng)了固色劑與染料和纖維之間的結(jié)合力；繼續(xù)增大環(huán)氧氯丙烷的比值固色劑的分子量沒(méi)有提高，反應(yīng)性交聯(lián)基團(tuán)超過(guò)一定量后，低分子物增加，所得產(chǎn)品織物的染色牢度反而有所下降[5-7]。故選擇環(huán)氧氯丙烷和二甲胺的摩爾比為1.3:1。

2.1.2二乙烯三胺的用量對(duì)固色劑性能的影響

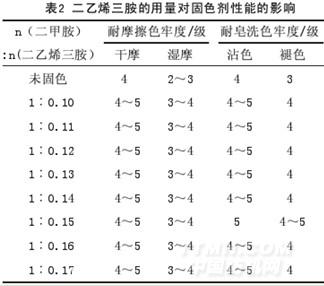

固定環(huán)氧氯丙烷和二甲胺的摩爾比為1.3:1，改變二甲胺與二乙烯三胺的摩爾比，合成不同的固色劑，考察二乙烯三胺的用量對(duì)織物固色效果的影響，結(jié)果見(jiàn)表2。

由表2可見(jiàn)，隨著固色劑中陽(yáng)荷性（胺提供）的增加，織物的摩擦牢度和水洗牢度逐漸提高，當(dāng)二甲胺與二乙烯三胺的比值為1:0.15時(shí)制得的固色劑對(duì)織物皂洗牢度提高最多，沾色牢度達(dá)到5級(jí)；褪色牢度達(dá)到4～5級(jí)，且干摩擦牢度達(dá)到4～5級(jí)，濕摩擦牢度達(dá)到3～4級(jí)，這可能是固色劑中的陽(yáng)電荷與活性染料的陰電荷以離子鍵結(jié)合形成色淀；繼續(xù)增大其比值，所得產(chǎn)品對(duì)織物耐洗牢度降低。且過(guò)量的二乙烯三胺易使合成產(chǎn)品結(jié)塊，凝固。故選

擇n(環(huán)氧氯丙烷)︰n（二甲胺）:n（二乙烯三胺）=1.3:1:0.15。

2.1.3反應(yīng)溫度對(duì)固色劑性能的影響

將環(huán)氧氯丙烷、二甲胺和二乙烯三胺按1.3:1:0.15的摩爾比緩慢滴加，整個(gè)滴加過(guò)程控制

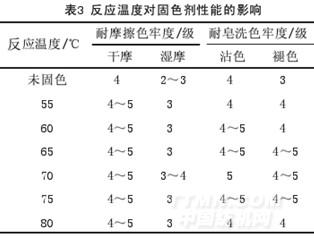

在20～25℃的條件下。當(dāng)二乙烯三胺滴完后升溫至一定的溫度反應(yīng)5h。研究反應(yīng)溫度對(duì)固色劑性能的影響，其結(jié)果如表3所示。

由表3可見(jiàn)，固色效果隨著反應(yīng)溫度的升高先增加后減小，在70℃時(shí)，固色劑的應(yīng)用效果最好。

這是由于該反應(yīng)是聚合反應(yīng)，反應(yīng)過(guò)程中放熱，△H<0，而且聚合反應(yīng)隨著溫度的升高，聚合速率增大，熵值逐漸減小，即△S<0；由吉布斯自由方程：△G＝△H－T△S可知，隨著溫度T升高，△G逐漸減小，當(dāng)某一時(shí)刻△G＝0時(shí)，聚合反應(yīng)也同時(shí)終止[8]。故反應(yīng)溫度應(yīng)控制在70℃左右。

2.1.4反應(yīng)時(shí)間對(duì)固色劑性能的影響

將環(huán)氧氯丙烷、二甲胺和二乙烯三胺按1.3:1:0.15的摩爾比緩慢滴加，整個(gè)滴加過(guò)程控制

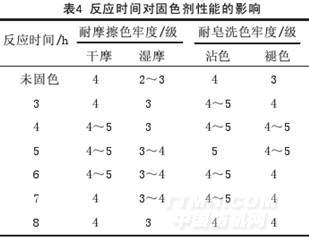

在20～25℃的條件下。當(dāng)二乙烯三胺滴完后升溫至70℃左右，通過(guò)改變反應(yīng)時(shí)間來(lái)研究其對(duì)固色劑性能的影響，其結(jié)果如表4所示。
