日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

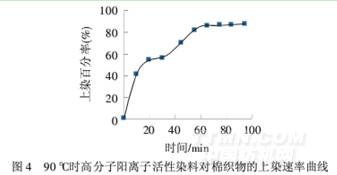

如圖4所示,高分子陽(yáng)離子活性染料在短時(shí)間內(nèi)即可上染纖維.原因是高分子陽(yáng)離子活性染料的分子質(zhì)量比較大,與纖維有較大的親和力,染色時(shí)染料分子鏈與纖維素大分子之間的吸引力較強(qiáng),而且染料中引入了季銨鹽陽(yáng)離子基團(tuán),也增大了染料分子與纖維素纖維負(fù)離子之間的靜電引力作用,使得染料在低鹽情況下也能獲得良好的染色效果.

2.3.2羊毛

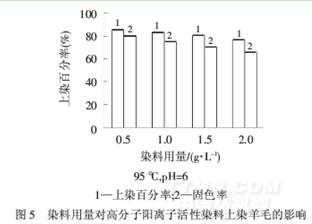

由圖5可以看出,上染百分率和固色率隨著染液用量的增加而降低,原因是高分子陽(yáng)離子活性染料分子質(zhì)量大,難以全部擴(kuò)散進(jìn)入纖維內(nèi)部,高分子鏈僅很少一部分進(jìn)入纖維內(nèi)部,阻礙了染料的進(jìn)一步擴(kuò)散.染料用量增大,必然導(dǎo)致羊毛表面的高分子鏈增加,導(dǎo)致染液中沒(méi)有上染的高分子鏈難以進(jìn)入纖維內(nèi)部,只能以纏繞的方式與已經(jīng)上染的分子鏈膠著在一起,造成上染百分率和染色牢度的降低.染料用量選擇1.0g/L比較合適.

2.3.3色牢度

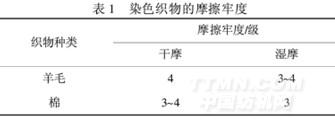

由表1可以看出,高分子陽(yáng)離子活性染料對(duì)棉染色的摩擦牢度較差.可能原因是發(fā)生水解的高分子陽(yáng)離子活性染料與纖維的結(jié)合力比較大,附著在纖維上.

3結(jié)論

采用親核取代反應(yīng)、陽(yáng)離子化反應(yīng),成功制備了一類(lèi)染料母體的高分子季銨鹽型活性染料.以聚乙烯亞胺為高分子骨架,通過(guò)親核取代反應(yīng)接上2-(1-蒽醌基氨基)-4,6-二氯-1,3,5-三嗪得到高分子活性染料,再在適當(dāng)條件下實(shí)現(xiàn)季銨化(碘甲烷作為季銨化試劑),得到高分子陽(yáng)離子活性染料.所合成的陽(yáng)離子活性染料在無(wú)鹽染色條件下對(duì)棉纖維的上染百分率可達(dá)90%,固色率83%,對(duì)羊毛的上染百分率85%,固色率約78%,同時(shí)染色織物具有良好的摩擦色牢度.
