2．1．4洗滌護(hù)理過(guò)程
洗滌護(hù)理包括洗滌、干燥、熨燙，這些護(hù)理過(guò)程都會(huì)影響織物的縮水。一般而言，溫度越高，穩(wěn)定性越差?？椢锏母稍锓绞綄?duì)織物的縮率影響也比較大。常用的干燥方式有4種：滴水干燥法，金屬網(wǎng)平鋪法，掛干干燥法和轉(zhuǎn)筒烘干法。其中滴水干燥法對(duì)織物的尺寸影響最小，而轉(zhuǎn)筒烘干法對(duì)織物的尺寸影響最大，其余兩種居中。
2．2改善針織物尺寸穩(wěn)定性的措施
在針織物的尺寸穩(wěn)定性研究中，織物的縮水率是衡量其尺寸穩(wěn)定性的重要指標(biāo)之一。針織物的縮水率包括針織物在編織成圈階段、后整理階段受到復(fù)雜應(yīng)力作用而造成的針織物不同程度的尺寸變化，以及針織物結(jié)構(gòu)由于松弛作用而引起的尺寸變化。
要提高針織物的尺寸穩(wěn)定性，首先應(yīng)在針織生產(chǎn)全過(guò)程(織造、染整、成衣等)采用盡量低張力的松式加工方式。此外，為了使受到外力作用而尺寸發(fā)生變化的針織物回復(fù)到平衡狀態(tài)，可以采取松弛處理(一般在實(shí)驗(yàn)室條件下)或者后整理(工業(yè)化生產(chǎn))的方法。
松弛處理有干松弛、濕松弛、條件平衡和全松弛等幾種處理方法。干松弛處理是指下機(jī)的坯布在無(wú)攪動(dòng)無(wú)張力狀態(tài)下平放24h，一般經(jīng)過(guò)干松弛處理織物尺寸的回復(fù)仍有限。濕松弛處理是指在無(wú)攪動(dòng)無(wú)張力的條件下，將織物在30℃溫水中浸濕，并在無(wú)張力狀態(tài)下吸去過(guò)量的水，再在40—60℃溫度下烘30min。濕松弛處理的效果好于干松弛，由于水的浸潤(rùn)使纖維和紗線中的內(nèi)應(yīng)力得以釋放，加速弛緩回復(fù)過(guò)程。條件平衡處理是指織物經(jīng)過(guò)5次洗滌并在自由狀態(tài)下干燥，這時(shí)織物的尺寸已經(jīng)基本不再發(fā)生變化。全松弛處理是指織物經(jīng)過(guò)滾筒式洗衣機(jī)洗滌和脫水，再在滾筒式烘干機(jī)中以6O一70℃溫度烘30min，經(jīng)全松弛處理的織物接近平衡狀態(tài)。
3針織物尺寸穩(wěn)定性能實(shí)驗(yàn)
3．1針織物的尺寸變形機(jī)理
線圈是針織物的基本結(jié)構(gòu)單元，也是針織物最基本的結(jié)構(gòu)特征。針織物在生產(chǎn)和使用的過(guò)程當(dāng)中會(huì)受到各種不同程度的拉伸，在外力作用下，織物中的線圈會(huì)發(fā)生轉(zhuǎn)移，使其尺寸(圈距與圈高，即橫密與縱密)發(fā)生變化。當(dāng)外力去除后，針織物的線圈又會(huì)力求回復(fù)到拉伸前的狀態(tài)，但由于紗線接觸點(diǎn)間的摩擦阻力和紗線本身彈性等因素，往往不能實(shí)現(xiàn)完全回復(fù)，此時(shí)針織物呈現(xiàn)出尺寸的不穩(wěn)定性。
針織物的線圈存在著平衡狀態(tài)，即能量最小狀態(tài)，在此狀態(tài)下，針織物不再繼續(xù)改變尺寸。另方面，用尺寸不穩(wěn)定的針織物制成的產(chǎn)品會(huì)存在嚴(yán)重的質(zhì)量問(wèn)題。人們?cè)谌粘Ｉ钪行沦I的針織內(nèi)衣，特別是棉等天然纖維的產(chǎn)品，在洗滌后嚴(yán)重縮水變形，縱向縮短而橫向變寬即是一例。
3．2試樣的編織
3．2．I材料的選取
本實(shí)驗(yàn)采用的是棉、羊毛兩種紗線為原料進(jìn)行編織。
3．2．2設(shè)備、組織的選取及材料的規(guī)格
實(shí)驗(yàn)儀器：采用日本Brother針織機(jī)，機(jī)型為KR一838(采用舌針)。
組織的選?。壕暺结樈M織是單面緯編針織物中的基本組織，幾乎所有緯編組織都具有緯平針織物的部分特性。因此，在歷來(lái)對(duì)針織物尺寸穩(wěn)定性的有關(guān)研究中以及在線圈模型的建立上，如Postle、Munden及其他學(xué)者均以緯平針織物為研究基礎(chǔ)。

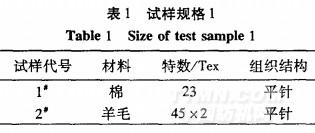

試樣規(guī)格：見(jiàn)表1。
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
源經(jīng)編.gif)
您所在的位置：
