日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

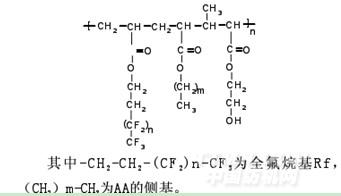

功能基團交換樹脂結(jié)構(gòu)式如下：

2.3織物表面改性工藝

（1）工藝處方：

29tex×36tex 504根/10 cm×236根/10 cm純棉紗卡易去污劑30 g/L

（2）工藝流程

織物→一浸一軋（軋液率70%）→預(yù)烘（105℃，2 min）→焙烘（160℃，3 min）→自然冷卻。

2.4織物表面性能測試

（1）接觸角測試

（2）廣角X射線衍射測得衍射角2=18°的曲線

（3）差示掃描熱量分析計測試結(jié)晶度

（4）織物防水性測試：噴淋法評定防水用AATCC-22樣卡

（5）織物防油性測試：滴油法評定防油用AATCC-118樣卡

（6）織物易去污測試：洗滌法評定易去污用AATCC-130樣卡

在20℃時，水的表面張力為72.8 mN/m，油的表面張力為20～40 mN/m，其他液體污垢的表面張力一般介于水的表面張力和油的表面張力之間，織物防水、防油、防污要求織物的表面張力分別比他們的表面張力小?，F(xiàn)以水為對象，探討水與織物接觸的表面現(xiàn)象?？椢锏姆浪砸越佑|角θ﹥90°為準，接觸角θ越大，防水效果越好。

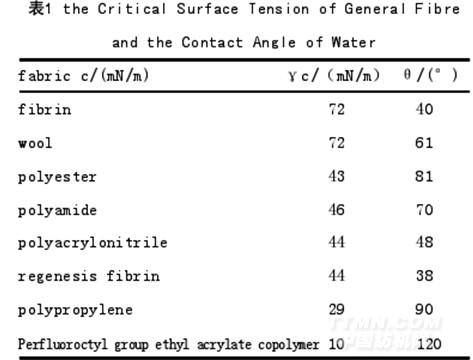

由表1可知通常纖維組成的織物都不具有防水效果，因為纖維的臨界表面張力大，并且有些纖維親水性強。全氟辛基丙烯酸乙酯與其他單體的共聚物的臨界表面張力很小，并且具有疏水性，因此防水效果很好。若全氟辛基丙烯酸乙酯與其他單體的共聚物在織物上成膜，則織物不僅能防水，而且能防污、防油。由于聚合物的主鏈為碳碳單鍵，因此共聚物中全氟烷基或者其他基團可以在109°28′繞碳碳單鍵自由內(nèi)旋轉(zhuǎn)，呈現(xiàn)出多種構(gòu)象。在空氣的低表面能環(huán)境的誘導(dǎo)下，全氟烷基交換到表面，高分子鏈和其他基團回縮到內(nèi)部，呈現(xiàn)特定的構(gòu)象。聚合物在織物表面成膜后,全氟烷基處在織物的表面，由于全氟烷基間內(nèi)聚能低，因此織物的表面張力低，污垢不易沾染或已沾染的污垢很容易從織物上去除，從而使織物具有防污性能。

3.1 FA均聚物的防污性能

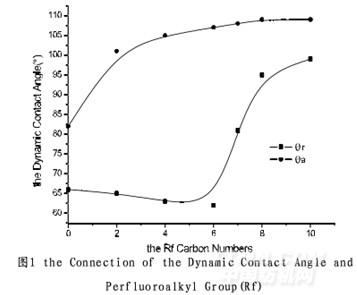

3.1.1全氟烷基與后退接觸角的關(guān)系

織物平放時，當(dāng)水滴到織物的表面形成的接觸角為平衡接觸角θ，而織物實際使用時往往不平衡，當(dāng)水滴到織物的表面形成的接觸角為動態(tài)接觸角。動態(tài)接觸角具有前進接觸角θa和后退接觸角θr，后退接觸角小于前進接觸角。接觸角越小，潤濕程度越大，織物的防水性能越差。
