日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

生產(chǎn)的多纖特細(xì)號混紡紗代表性品種和規(guī)格有：
T三葉/T陽/T細(xì)/CJ 35/20/15/30 9.8tex 多纖滌棉紗；
T三葉/T陽/T細(xì)/CJ 30/25/10/35 9.8tex 多纖滌棉紗。

1.2.2 交織物設(shè)計(jì)
織物主要用途是生產(chǎn)細(xì)薄型細(xì)特高密襯衫等色織服裝面料。要求織物光澤好、布面光潔細(xì)膩、挺括、透氣性和吸放濕性好。以高檔色織面料為主，設(shè)計(jì)配色和諧的粗細(xì)條、格色織交織布。經(jīng)紗選用9.7 tex特細(xì)號精梳棉紗及細(xì)特銀線、緊密紡紗等原料，以確保面料的細(xì)膩、光潔和高檔感，也可避免毛羽的產(chǎn)生；緯紗選用三異多纖色紡紗，并配以特細(xì)號精梳棉紗、銀線點(diǎn)綴等間隔緯入。布面立體感強(qiáng)，懸垂性能好，柔軟滑爽。代表性 交織物坯布的規(guī)格如下：
（1）CJ 9.7/（T三葉/T陽/T細(xì)/CJ 9.8＋CJ 9.7）460/255 162交織物；
（2）CJ 9.7/［（T三葉/T陽/T細(xì)/CJ 9.8＋CJ 9.7）＋11銀線］470/235 160緞彩交織物。

2 工藝流程的確定

2.1 紡紗工藝流程
（1）三葉滌綸、陽離子滌綸和細(xì)特滌綸各自成預(yù)并生條：
T三葉、T陽、T細(xì)：FA002型自動抓棉機(jī)→ FA022型多倉混棉機(jī)→FA107型豪豬開棉機(jī)→A092型+FA141型成卷機(jī)→FA201梳棉→FA302預(yù)并條半熟條。

（2）T三葉＋T陽＋T細(xì)半熟條＋精梳棉條→FA302并條→FA415粗紗機(jī)→FA506細(xì)紗機(jī)→村田№.21C型自動絡(luò)筒機(jī)。

2.2 色織交織坯布的織造流程
精梳棉紗染漿（＋其它經(jīng)紗）→穿綜、穿筘
三異多纖組合筒子紗及其它緯紗
→織造→修驗(yàn)布→打包。

3 多纖紗的混紡工藝與措施

以T三葉/T陽/T細(xì)/CJ 35/20/15/30 9.8 tex混紡紗為例。

3.1 混和方式的確定
T三葉、T陽、T細(xì)三種異型滌綸纖維都單獨(dú)梳理成條，選用條子混和，既可以確保成份比的準(zhǔn)確，也可以方便車間原料管理及回花的再利用，降低成本。同時(shí)能進(jìn)行更多的異型滌綸混紡紗品種花色的開發(fā)生產(chǎn)。

3.2 開清棉
T三葉、T陽、T細(xì)三種纖維細(xì)度都較細(xì)，且都較蓬松、長度整齊、并絲少、含雜少。在開清工序中，采用多松多梳少打少傷少落的原則。在保證開松良好的前提下，盡量減少損傷纖維，做到少抓勤抓，采用梳針打手，降低打手速度，以梳代打。棉卷采用壓粗紗條的方法避免粘卷。要達(dá)到均勻抓取的效果，必須做到裝箱要平整，保證箱面、箱底的成分一致?；鼗靠刂圃?%～4%范圍，不能回用細(xì)紗的風(fēng)箱花。

工藝參數(shù)：T三葉、T陽、T細(xì)滌卷濕定量365 g/m～370 g/m、滌卷濕定量360 g/m～365 g/m、回潮率T三葉0.44%、T陽0.54%、T細(xì)0.79%、 定長牙齒34T，滌卷計(jì)算長度30.6 m、 實(shí)際長度 30.2 m、伸長率-1.3%、滌卷標(biāo)準(zhǔn)帶扦濕重12.35 kg±0.20 kg、滌卷濕重（凈重）11.05 kg、豪豬開棉機(jī)速度480 r/min、綜合打手速度922 r/min、風(fēng)扇速度1200 r/min、棉卷羅拉速度12 r/min。

3.3 梳棉
T三葉、T陽、T細(xì)三種差別化纖維的細(xì)度、表面狀態(tài)等性能差異較大的，三葉滌綸和細(xì)特滌綸較蓬松、抱合力小，容易因靜電和細(xì)軟而搓成棉結(jié)，產(chǎn)生纖維絲束、充塞針布，易粘卷、纏繞、損傷纖維等。紡特細(xì)號紗，對生條中的纖維伸直度、條干及棉結(jié)等要求很高。宜適當(dāng)放大梳理隔距、降低剌輥速度，提高給棉板高度，采用平刀工藝，加大錫林與剌輥的線速比，確保梳理纖維從剌輥上順利并及時(shí)轉(zhuǎn)移到錫林上，減少錫林和剌輥返花，生條定量偏小為宜。

主要工藝參數(shù)：T三葉、T陽、T細(xì)滌生條濕定量 18 g/5 m～18.5 g/5 m、干定量18 g/ 5m～18.5 g/5 m、回潮率T三葉0.44%、T陽0.54%、T細(xì)0.79%、重量牽伸101倍～101.5倍、機(jī)械牽伸100.5倍～101.0倍、錫林轉(zhuǎn)速為360 r/min，剌輥轉(zhuǎn)速為900 r/min，道夫轉(zhuǎn)速為22 r/min，蓋板速度為186 mm/min，蓋板～錫林隔距為0.36 mm、0.30 mm、0.25 mm、0.25 mm、0.30 mm，錫林～道夫隔距0.12 mm、剌輥～錫林0.18 mm、給棉板～剌輥隔距0.25 mm。

棉條采用分廠車間原有品種的梳棉生條進(jìn)行精梳加工。

3.4 并條
先將T三葉/T陽/T細(xì)滌生條按所設(shè)計(jì)的比例預(yù)并成T三葉/T陽/T細(xì)混和半熟條，然后再與精梳棉條混和兩道。采用較大的膠輥壓力，防止須條在羅拉鉗口下打滑，造成突發(fā)性紗疵。加強(qiáng)膠輥保養(yǎng)，用涂料或酸處理，使膠輥表面光潔、顆粒細(xì)、硬度大、耐磨，再適當(dāng)降低車速，防止纖維纏繞羅拉和膠輥，選用適中的喇叭口，避免產(chǎn)生因條子蓬松而引起堵塞喇叭口、過大又不利于條干現(xiàn)象產(chǎn)生。羅拉隔距在不過多損傷纖維的前提下盡量偏小掌握，以利于纖維運(yùn)動的穩(wěn)定，加強(qiáng)對并條機(jī)回轉(zhuǎn)絨帶的清潔與檢查，保證回轉(zhuǎn)穩(wěn)定正常，避免因運(yùn)轉(zhuǎn)不良而產(chǎn)生飛花束突然掉入棉條中產(chǎn)生粗節(jié)。并條工藝見表2。

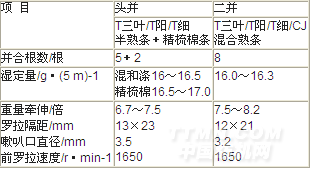

表2 并條工藝

（未完待續(xù)）
