日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

尿素                5.0

FS-802           20

PBN             3.0

3.3.2樹脂用量對織物強(qiáng)力保留率及縮水率的影響

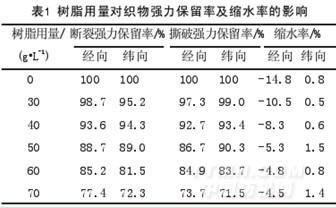

按照上述工藝處方，研究樹脂用量對織物強(qiáng)力保留率及縮水率的影響，測試結(jié)果如下表：

由上表知，未進(jìn)行樹脂整理及松式整理前，織物緯向縮水率達(dá)標(biāo)，經(jīng)向縮水率嚴(yán)重超標(biāo)（客戶要求-6%以內(nèi)）。隨著樹脂整理劑用量的增大，織物經(jīng)向縮水率呈下降趨勢，同時織物強(qiáng)力損傷增大，因此，同時考慮樹脂用量對織物強(qiáng)力及縮水率的影響，確定樹脂的用量應(yīng)控制在50～60g/L。

3.4定型

定型工序，一方面，起到拉幅的作用；另一方面，起到焙烘作用。參考工藝為：溫度172℃，車速40m/min。

3.5預(yù)縮

為獲得良好的經(jīng)向尺寸穩(wěn)定性，須對織物進(jìn)行預(yù)縮整理。根據(jù)縮率大小調(diào)節(jié)橡毯壓力，只要縮率達(dá)到要求，應(yīng)盡量減少橡毯壓力。

工藝參數(shù)：

車速/（m?min-1）縮率/%

70                  4

按照上述工藝，加工所得的粘膠/亞麻織物物理機(jī)械性能指標(biāo)如表2。

5結(jié)論

通過樹脂整理與松式整理相結(jié)合的方式，對粘膠/亞麻織物進(jìn)行整理，所得織物手感舒適，回彈性、挺括性佳，尺寸穩(wěn)定性好，是高檔襯衣面料的上佳之選，目前，已生產(chǎn)大貨10萬米，完全符合客戶要求。該生產(chǎn)工藝成功地解決了粘膠/亞麻交織織物縮水率難以控制的問題，松式烘干后，拉幅定型過程中同時進(jìn)行焙烘，將織物內(nèi)應(yīng)力相對松弛的狀態(tài)固定下來，避免了采用焙烘機(jī)進(jìn)行焙烘，經(jīng)向張力較大的問題。
