日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

3.6功能基團(tuán)交換樹脂結(jié)構(gòu)與織物易去污性能的關(guān)系

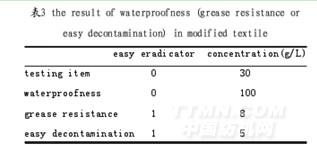

評定防水用AATCC-22樣卡，等級為0、50、70、80、90、100，其中0最差，100最好；評定防油用AATCC-118樣卡，等級為1、2、3、4、5、6、7、8，其中1最差，8最好；評定易去污用AATCC-130樣卡，等級為1、2、3、4、5，其中1最差，5最好。由表3可知，織物在用易去污劑表面改性前，極易沾污；織物在用易去污劑表面改性后，易去污性能很好。功能基團(tuán)交換樹脂由全氟烷基丙烯酸乙酯、丙烯酸十八烷基酯、甲基丙烯酸羥乙酯共聚，與架橋劑封端異氰酸酯交聯(lián)在織物上成膜?？椢锾幵诳諝庵?，親水基團(tuán)回縮在膜的內(nèi)部，有利于全氟烷基定位在織物的表面，架橋劑封端異氰酸酯交聯(lián)使膜的強度增大，使全氟烷基遇水滴不回縮，排列非常整齊指向空中而表面張力低，織物的防污效果好。當(dāng)織物浸入水中，在高表面能環(huán)境的誘導(dǎo)作用下，親水基團(tuán)交換到膜的表面，全氟烷基回縮到膜的內(nèi)部，同時，從全氟烷基碳間隙沾到織物上的污垢被親水基反轉(zhuǎn)時帶到表面。由于親水基定位在織物的表面，因此織物表面與水的界面張力極低，織物表面的污垢很容易脫落于水中[9]，織物的易去污性能好?？椢镌诳諝庵辛栏珊?，親水基團(tuán)回縮到膜的內(nèi)部，全氟烷基交換到膜的表面，織物又具有防污作用。最好晾干后的織物熨燙一下，否則織物的防污效果要差一些。這可能是織物內(nèi)部含有水分，全氟烷基排列有些混亂，當(dāng)織物內(nèi)部水分蒸發(fā)掉后，全氟烷基排列非常整齊。

4結(jié)論

 本文采用易去污劑對織物表面進(jìn)行改性，從而使織物具有易去污的性能。通過對功能基團(tuán)交換樹脂結(jié)構(gòu)與改性織物易去污效果的研究，得出了主要單體為全氟烷基丙烯酸乙酯FA為6碳，丙烯酸酯AA側(cè)鏈為18碳及甲基丙烯酸羥乙酯進(jìn)行乳液共聚制得功能基團(tuán)交換樹脂，乳化劑為AEO非離子表面活性劑與陽離子表面活性劑復(fù)配物。該樹脂與架橋劑封端異氰酸酯在織物上固化成膜，織物易去污的性能佳又安全。
