這從表1中可以看出，6種不同類(lèi)織物中的粘膠和棉纖維的狀態(tài)各不相同，導(dǎo)致粘膠的溶解時(shí)間和棉纖維在甲酸/氯化鋅中所受的損傷也不相同，對(duì)應(yīng)的棉纖維的修正系數(shù)也不同。所以，試驗(yàn)時(shí)一定要區(qū)別對(duì)待。
5 棉纖維修正系數(shù)的測(cè)定
將同形態(tài)的棉纖維分別稱(chēng)取10份，每份約1克，放入已預(yù)熱好的100 mL甲酸/氯化鋅溶液中，同時(shí)帶入類(lèi)似形態(tài)的粘膠一小縷，記錄溶解時(shí)間（即帶入的粘膠徹底溶解后）。將剩余物洗凈、烘干、稱(chēng)重，按照公式 計(jì)算d值。其中，m0—預(yù)處理前棉纖維干重，g；m1—溶解后的棉纖維干重，g。
由于1#、2#粘膠都是散纖維狀態(tài)，在甲酸/氯化鋅溶液中溶解速度特別快，15 min即全部溶解。棉纖維在甲酸/氯化鋅溶液中不但沒(méi)損傷，事實(shí)上有些膨脹，試驗(yàn)數(shù)據(jù)見(jiàn)表2。

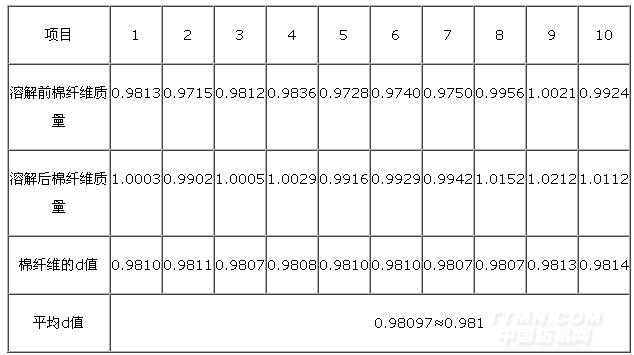

表2 1#和2#試樣棉纖維的d值
.jpg)
3#試樣即毛巾類(lèi)，因紗線(xiàn)較粗且捻度小，纖維較蓬松，粘膠20 min即全部溶解，棉纖維在加工過(guò)程中損傷較小，甲酸/氯化鋅對(duì)棉的修正系數(shù)與1#、2#類(lèi)相同即d=0.981.測(cè)定數(shù)據(jù)見(jiàn)表3。
<<上一頁(yè)[1][2][3][4]下一頁(yè)>>
您所在的位置：
源經(jīng)編.gif)
