日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

一直以來(lái)，棉與再生纖維素纖維混紡產(chǎn)品的定量方法和試驗(yàn)條件都備受檢測(cè)人員的關(guān)注。目前檢測(cè)中主要使用的化學(xué)方法是GB/T 2910.6–2009《甲酸/ 氯化鋅法》中的甲酸/氯化鋅法，但檢測(cè)人員發(fā)現(xiàn)這種方法的試驗(yàn)結(jié)果會(huì)差異較大，因此對(duì)這種方法做了改進(jìn)，即對(duì)深色的布料，先用堿性次氯酸鈉進(jìn)行褪色處理，再按照甲酸/氯化鋅法的要求進(jìn)行測(cè)試；而對(duì)于棉與Lyocell的混紡產(chǎn)品，適當(dāng)?shù)匮娱L(zhǎng)溶解時(shí)間，使結(jié)果準(zhǔn)確可靠。此外，F(xiàn)Z/T 01101– 2009《紡織品 纖維含量的測(cè)定 物理法》中的物理法也是檢測(cè)中常用的方法。本試驗(yàn)通過(guò)對(duì)甲酸 / 氯化鋅法和物理法進(jìn)行研究分析，以比較檢測(cè)結(jié)果的準(zhǔn)確性。

1 試驗(yàn)

 1.1 試驗(yàn)樣品

     淺色布料，深色布料，牛仔布，絲光棉布料。每個(gè)試樣為 1 g 。

 1.2 試驗(yàn)儀器與工具

     纖維細(xì)度分析儀，哈氏切片，器載玻片，蓋玻片，剪刀，鑷子，絲絨布，烘箱，天平，振蕩水浴鍋等。  1.3 試劑的配置

     a ）甲酸/氯化鋅溶液 ：20 g無(wú)水氯化鋅和68 g無(wú)水甲酸加水至100g；

     b ）稀氨溶液：取氨水20 mL（密度為0.880 g/mL）用水稀釋至1 L；

 1.4 試驗(yàn)方法與步驟

    1.4.1 甲酸/氯化鋅法

    GB/T 2910.6–2009中的甲酸/氯化鋅法有兩種試驗(yàn)過(guò)程，一種是試樣在（40±2）℃下保溫2.5 h，第二種是在（70±2）℃下保溫（20±1）min。有研究表明，采用（70±2）℃保溫所測(cè)得的數(shù)據(jù)可信度更好，故本試驗(yàn)將樣品在（70±2）℃下保溫（20±1）min；然后用已知重量的玻璃砂芯坩堝過(guò)濾，將不溶纖維留在燒瓶中，用70℃的甲酸/氯化鋅試液10 mL洗滌，讓不溶纖維浸沒(méi)于稀氨溶液中10 min；真空抽吸排液，用冷水洗滌數(shù)次；最后，用水把不溶纖維全部移入玻璃砂芯坩堝中，真空抽吸排液，把玻璃砂芯坩堝及纖維烘干，冷卻，稱重并根據(jù)標(biāo)準(zhǔn)計(jì)算結(jié)果。

 1.4.2物理法

 若樣品為機(jī)織物，裁出5 cm×5 cm的試樣，拆出經(jīng)、緯紗，放在索氏提取器中用石油醚萃取1 h，每小時(shí)循環(huán)6~8次，待試樣中的石油醚揮發(fā)后，用冷水浸泡1 h，再在（65±5）℃的水中浸泡1 h并不時(shí)攪拌，水與試樣之比為100：1。處理后的試樣放在（105±5）℃的烘箱中烘干，分別稱重和試驗(yàn)；若樣品為紗線，用上述方法預(yù)處理后直接烘干。烘干后的試樣用哈氏切片器切取約0.4 mm長(zhǎng)的纖維片段全部放置在載玻片上，不得丟失，滴入適量液體石蠟或甘油，用鑷子攪拌，使之均勻分布在介質(zhì)內(nèi)，然后蓋上蓋玻片，注意應(yīng)先去除多余的介質(zhì)混合物，保證覆上蓋玻片后不會(huì)有介質(zhì)從中擠出，以免纖維流失。每個(gè)試樣所測(cè)的纖維根數(shù)不少于1500根。

2結(jié)果及分析

 分別采甲酸/氯化鋅法和物理法對(duì)同一淺色樣品進(jìn)行試驗(yàn)，由于Lyocell纖維的生產(chǎn)工藝、結(jié)構(gòu)與性能不同，按照標(biāo)準(zhǔn)要求的試驗(yàn)條件對(duì)其進(jìn)行定量分析時(shí)常會(huì)出現(xiàn)以下情況：一是Lyocell能夠完全溶解，剩余物數(shù)據(jù)穩(wěn)定；二是Lyocell溶解不充分，剩余纖維呈凍膠狀，過(guò)濾困難，檢驗(yàn)結(jié)果有較大的偏差。有研究表明，棉與Lyocell的溶解時(shí)間為30min最為理想，故本試驗(yàn)采用保溫（30±1）min。試驗(yàn)結(jié)果如表1所示。

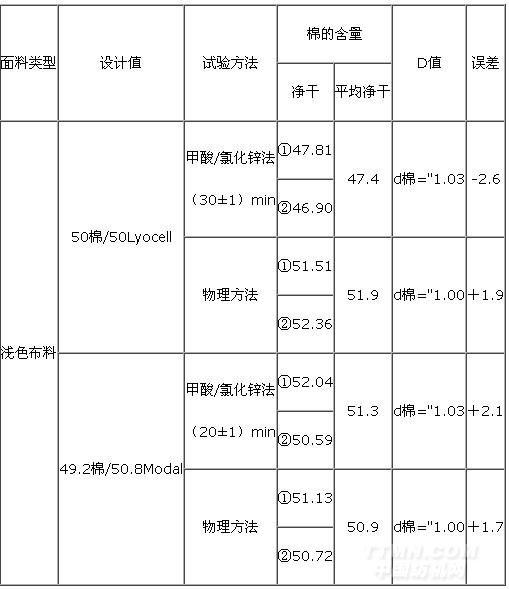

 表1 甲酸/氯化鋅法和物理法的試驗(yàn)結(jié)果

注：表1中①②表示同一試驗(yàn)樣品的兩個(gè)平行試樣。誤差指檢驗(yàn)結(jié)果與樣品實(shí)際纖維含量的百分比差值。以下表示方法一樣。

 表1表明，兩種不同方法所得出的結(jié)果沒(méi)有顯著性的差異，而物理法所得到的結(jié)果更接近于設(shè)計(jì)值。因此，用物理法來(lái)檢測(cè)棉與再生纖維素纖維的含量是可行的。以上只是用兩種方法對(duì)普通樣品的試驗(yàn)，本文還設(shè)計(jì)將這兩種方法應(yīng)用于顏色比較深的布料、含雜質(zhì)較多且顏色較深的牛仔布和絲光棉布料，對(duì)比其結(jié)果，見(jiàn)表2、表3。

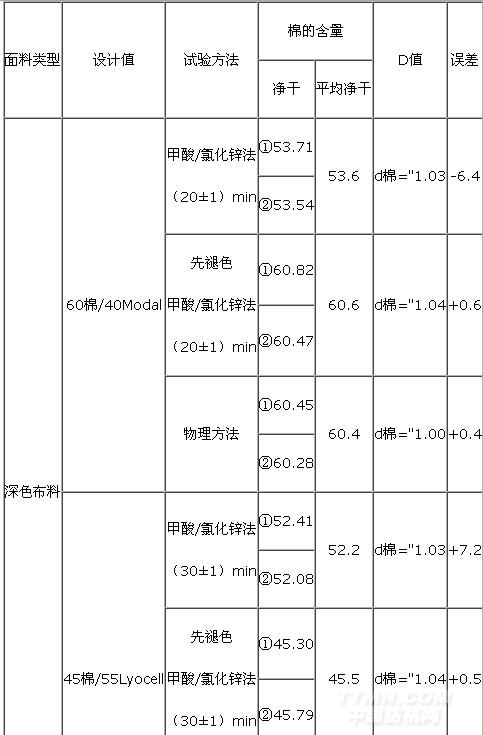

 表2 對(duì)深色試樣進(jìn)行褪色前后的檢驗(yàn)結(jié)果與物理法結(jié)果的比較
