日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

4 織造主要工藝設(shè)計(jì)

4.1 織造研究?jī)?nèi)容

      細(xì)特高密交織物是在進(jìn)口PGM-190 必佳樂撓性劍桿織機(jī)上進(jìn)行的，織造重點(diǎn)放在優(yōu)選上機(jī)參數(shù)、提高布面質(zhì)量和織造效率、減少緯向疵點(diǎn)、稀密路、百腳等織疵的生產(chǎn)技術(shù)措施等關(guān)鍵問題。

4.2 織造主要工藝對(duì)比（見表4）

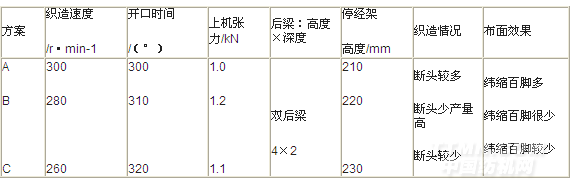

      表4  織造主要工藝設(shè)計(jì)（必佳樂機(jī)型）

4.3 試驗(yàn)結(jié)果

 （1）方案A中針對(duì)多種緯紗緯入、構(gòu)成較為復(fù)雜、換緯較頻繁、張力不易控制送緯難等情況，將開口時(shí)間提早，以避免緯紗交接脫緯。但由于開口時(shí)間過早，車速偏快，經(jīng)紗斷頭多，易出現(xiàn)配合不良斷頭等問題。

（2）方案C中適當(dāng)降低車速，推遲開口時(shí)間，解決了劍頭刮紗引起斷頭問題，但開口太遲，仍出現(xiàn)少量脫緯現(xiàn)象。

 （3）在保證多種緯紗打緯過程中正常交接不脫緯的前提下，將開口時(shí)間折衷選在310度位置，而且適當(dāng)加大上機(jī)張力，減少緯縮和百腳織疵，織造效率及布面質(zhì)量都達(dá)到客戶要求，最后選擇了方案B。

4.4 織造技術(shù)關(guān)鍵解決措施

 細(xì)特高密交織布在劍桿織機(jī)上高速織造時(shí)，由于多纖紗線毛羽較多，且紗線強(qiáng)力比常規(guī)滌綸紗偏小，易斷經(jīng)斷緯、產(chǎn)生緯縮，影響產(chǎn)質(zhì)量，需采取相應(yīng)措施：適當(dāng)減小儲(chǔ)緯器的卷緯速度及張力，增大緯紗儲(chǔ)存圈數(shù)，將緯紗張力彈簧片調(diào)節(jié)到小張力位置。對(duì)于粗細(xì)間隔緯入不同緯紗的品種，需相應(yīng)調(diào)整各自適合的張力，以滿足多種緯紗交錯(cuò)引緯的需要，但盡可能的要保證兩種緯紗張力的均勻，避免造成布面起皺和布邊不良，保證緯紗達(dá)到充分的伸長(zhǎng)，以防緯紗在絞接時(shí)織進(jìn)布里、產(chǎn)生緯縮。適當(dāng)降低織造速度，加強(qiáng)織造工序的巡回與清潔工作，經(jīng)常性檢查劍頭夾持緯紗的狀態(tài)，確保送緯打緯的正常。
