日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.4粗紗工序

    粗紗工序采用“大隔距、重加壓、大捻系數(shù)、小后區(qū)牽伸”的工藝原則。由于細(xì)紗采用雙根粗紗同時(shí)喂入，要滿足賽絡(luò)紡工藝的要求，所以粗紗定量應(yīng)較輕設(shè)置，要適當(dāng)放大隔距，調(diào)整好粗紗張力，減小前后排粗紗伸長(zhǎng)率差異，控制在2%以內(nèi)。粗紗工序主要工藝參數(shù)為：粗紗干定量3.5 g/10m，羅拉隔距:10 .5mm×25 .5mm×35.5 mm，捻系數(shù)78，后區(qū)牽伸倍數(shù)1.21倍，錠子速度710  r/min。

3.5細(xì)紗工序技術(shù)措施

    珍珠纖維與天絲混紡紗主要用于高檔針織服裝，因此對(duì)毛羽及強(qiáng)力的要求都很高。經(jīng)過(guò)試紡，賽絡(luò)紡紗工藝可以滿足客戶的要求。賽絡(luò)紡是兩根定量完全相同的粗紗同時(shí)喂入細(xì)紗牽伸區(qū)，牽伸后的須條在前羅拉輸出后再合并、加捻，能有效減小加捻三角區(qū)寬度，所以對(duì)減少毛羽效果較好，同時(shí)成紗強(qiáng)力較高。通過(guò)采用單喇叭口的喂入工藝，并將平行紗條的間距由5 mm縮小至4 mm，使得紡紗時(shí)的牽伸、加捻效果最好且不易斷頭。

    采用新型納米陶瓷合金鋼領(lǐng)，納米合金鋼絲圈，并且比其它同支數(shù)普通環(huán)錠紡品種加重1號(hào)。主要工藝參數(shù)：前羅拉速度201 r/min，后區(qū)牽伸倍數(shù)1.25倍，羅拉中心距：43 mm×63mm，捻系數(shù)340。

    在實(shí)際紡紗過(guò)程中，應(yīng)加強(qiáng)運(yùn)轉(zhuǎn)操作管理。一方面要加強(qiáng)巡回防止出現(xiàn)單股現(xiàn)象，另一方面對(duì)于換接粗紗，要保證同錠的兩個(gè)粗紗同時(shí)換且是等長(zhǎng)的。保全也要檢查好各專件，保證吊錠轉(zhuǎn)動(dòng)靈活，調(diào)節(jié)好內(nèi)外層導(dǎo)紗桿位置，保證粗紗順利退繞，縮短皮輥更換周期，優(yōu)選鋼領(lǐng)、鋼絲圈配置。

3.6絡(luò)筒

    絡(luò)筒工序在電清參數(shù)的設(shè)置上做了大量?jī)?yōu)選試驗(yàn)，確定在日本村田NO.21C型自絡(luò)上進(jìn)行生產(chǎn)，它配備了先進(jìn)的瑞士USTER公司的QUANTUM 2型電子清紗器，工藝參數(shù)設(shè)置為N：200%；S：150%，長(zhǎng)度：1.4 cm；L：40%，長(zhǎng)度30 cm；T：-40%，長(zhǎng)度25 cm,CP+15%,Cm-15%，長(zhǎng)度2 m；CCP+25%；CCm-20%，長(zhǎng)度1 m；車速1200 r/min。

3.7成紗指標(biāo)

    經(jīng)過(guò)測(cè)試，珍珠纖維/天絲50/50 14.7 tex混紡賽絡(luò)針織紗指標(biāo)見下表：

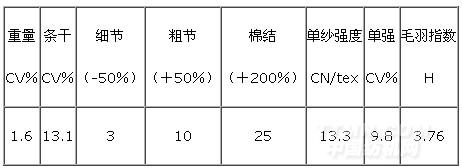

表2  成紗指標(biāo)

4結(jié)語(yǔ)

   珍珠纖維中的珍珠微粒養(yǎng)顏?zhàn)o(hù)膚，功能性較強(qiáng)，天絲纖維綠色環(huán)保、柔滑飄逸，兩種纖維混和紡紗是高檔針織面料的優(yōu)等材料。紗線運(yùn)用賽絡(luò)紡紗技術(shù)，毛羽少、強(qiáng)力高、風(fēng)格獨(dú)特，布料光澤艷麗、服用性好，符合人們當(dāng)今“綠色消費(fèi)”的時(shí)尚理念，市場(chǎng)前景非?？春谩?/p><<上一頁(yè)[1][2]
