日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

式中：V——t秒內(nèi)通過(guò)織物的空氣量(mL)；

AF——織物的面積(cm2)。

測(cè)試原理：在規(guī)定壓力下，測(cè)定單位時(shí)間內(nèi)垂直通過(guò)試樣的空氣流量，推算織物的透氣性。測(cè)試條件：測(cè)試壓強(qiáng)100Pa，面積20cm2，溫度(20±2)℃，相對(duì)濕度(65±2%)。

2.4 織物保暖性測(cè)試[6]

用平板式保暖儀YG(B)6060測(cè)量滌綸織物的保暖性能。參照標(biāo)準(zhǔn)：GB11048-89《紡織品保暖性能試驗(yàn)方法》，測(cè)試方法為：將試樣覆蓋于25cm×25cm的試驗(yàn)板上，試驗(yàn)板與周?chē)谋Ｗo(hù)板均用電熱控制在相同溫度，并由溫度傳感器將數(shù)據(jù)傳遞電腦上保持恒溫，使試驗(yàn)板的熱量通過(guò)試樣的方向發(fā)散，電腦測(cè)定實(shí)驗(yàn)板在一定時(shí)間內(nèi)保持恒溫所需的加熱熱量，并計(jì)算試樣的保溫率Q(單位%)。按下式計(jì)算

保溫率：Q(%)=(Q1-Q2)/ Q1×100     (2-3)

式中：Q1——無(wú)試樣散熱量（J）

Q2——有試樣散熱量（J）

3 結(jié)果與討論

3.1 浸漬法改性滌綸織物

（1）按照1.2.3（1）工藝方法，通過(guò)對(duì)滌綸織物舒適性能的評(píng)定以確定最佳浸漬法蛋白助劑改性滌綸織物的工藝條件。

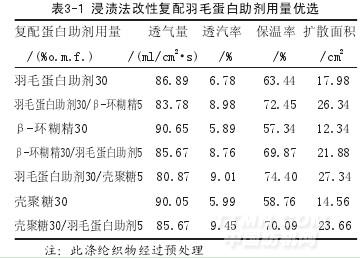

從表3-1可以看出，羽毛蛋白助劑與殼聚糖復(fù)配為30/5（%，o.m.f.）時(shí)，滌綸織物的透氣率、保溫率最好，擴(kuò)散面積最大，透氣量比較小。這是因?yàn)闅ぞ厶桥c羽毛蛋白助劑之間存在著較強(qiáng)的氫鍵作用，兩者基本相容。殼聚糖分子中含有羥基，乙酰氨基和氨基等活潑基團(tuán)，有很好的生物相容性，將復(fù)配羽毛蛋白助劑在滌綸織物表面形成一層不完整的膜，使得滌綸織物的透氣性能下降不大。所以，將殼聚糖處理到滌綸織物上，使織物的舒適性能提高。β-環(huán)糊精也是親水性高分子物質(zhì)，但它與羽毛蛋白助劑的相容性不好，研究中發(fā)現(xiàn)，β-環(huán)糊精和羽毛蛋白同時(shí)處理織物會(huì)產(chǎn)生絮凝狀物質(zhì)，影響織物的舒適性能，所以選取復(fù)配蛋白助劑用量為：羽毛蛋白助劑與殼聚糖復(fù)配為30/5（%，o.m.f.）。

(2)浸漬法改性滌綸織物交聯(lián)劑用量的優(yōu)選按照1.2.3（1）的工藝方法，將滌綸織物用30%（o.m.f.）羽毛蛋白助劑和殼聚糖5%（o.m.f.）共同處理后，再加入0～50%（o.m.f.）的交聯(lián)劑EH，在80℃的條件下再處理30min。并測(cè)試織物的舒適性能。結(jié)果如表3-2。
