日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由表6看出，除潮交聯(lián)整理面料外，其它整理方式的面料隨著洗滌次數(shù)的增加，水滴滲透擴(kuò)散時(shí)間逐漸縮短，面料吸水性逐漸增強(qiáng)。

柔軟整理的牛津紡面料吸水性較好，而且洗后瞬間吸水，與纖維洗后蓬松度明顯提高關(guān)系較大。液氨免燙和潮交聯(lián)整理的牛津紡面料洗前吸水性較差，潮交聯(lián)整理的牛津紡面料由洗前的吸水變?yōu)椴晃@主要是由于交聯(lián)后纖維大分子中親水性基團(tuán)-OH減少造成的。

3.6 面料多次洗滌后外觀平整度、折皺回復(fù)角的變化

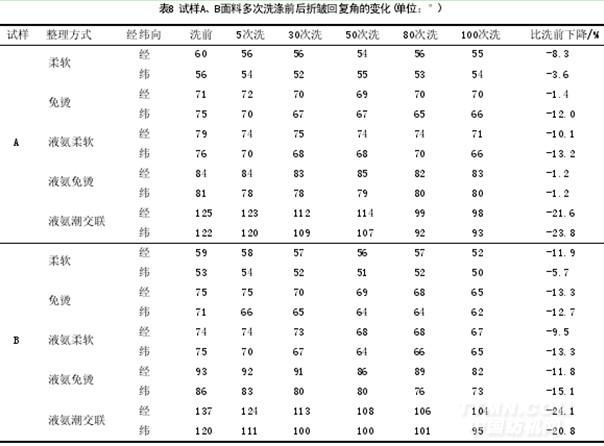

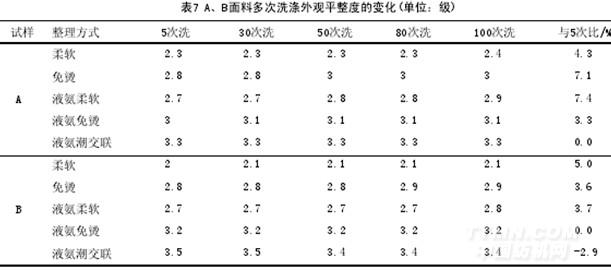

表7 A、B面料多次洗滌外觀平整度的變化(單位：級)由表7看出，面料經(jīng)免燙整理或液氨整理后外觀平整度增加半級，液氨免燙整理增加近1級，液氨潮交聯(lián)后免燙性增加1級以上。通過折皺回復(fù)角檢測（見表8）也可看出面料經(jīng)過免燙或潮交聯(lián)整理后抗皺性明顯增加。

無論采用上述何種工藝整理的織物，它們的防皺性在不同濕度下都是不一致的，但是有一點(diǎn)是共同的，整理品的含濕若與交聯(lián)時(shí)的含濕相當(dāng)，防皺性最佳[1]，這也就是為什么在實(shí)際穿著時(shí)，往往潮態(tài)交聯(lián)的織物具有最佳防皺性的原因。

隨著洗滌次數(shù)的增加，柔軟、液氨柔軟、免燙面料洗后外觀平整度有所改善，主要原因是洗滌多次后纖維蓬松，紗線柔韌性增加。

各種整理方式的折皺回復(fù)角隨著洗滌次數(shù)的增加有降低的趨勢，與洗后外觀平整度的趨勢不一致，分析原因仍為洗滌多次后纖維蓬松，飽和力降低，紗線承受力減弱。

3.7 面料多次洗滌前后與原樣比顏色、光澤的變化

由表9看出,普通柔軟顏色磨白現(xiàn)象較重，多次洗滌后顏色變化較大，光澤降低較多，但面料經(jīng)液氨、免燙、潮交聯(lián)等整理后的顏色耐洗性均有所提高，這是因?yàn)榻?jīng)上面工藝整理后，降低了染料從纖維內(nèi)部析出的能力。另外，試樣A緯向80S/2的面料比試樣B緯向40S的50次洗后的光澤稍好些，顏色變化差別不大，主要原因是合股紗面料洗后毛羽較單支紗短而且整齊。

4 結(jié)論

液氨潮交聯(lián)整理工藝的牛津紡面料洗后綜合性能優(yōu)異，其耐洗性、洗后外觀平整度、透氣性、強(qiáng)力、光澤等均優(yōu)良，只是吸水性較差。

緯向80S/2的面料與緯向40S相比，撕破強(qiáng)力耐洗性較有優(yōu)勢，耐穿性強(qiáng)，光澤方面稍好些，其它方面差別不大。
