日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

　純棉織物具有吸濕性好、質(zhì)地柔軟、穿著舒適、洗滌方便等優(yōu)點,但存在易起皺、保暖性差等不足;毛紡織品則彈性優(yōu)異,吸濕性和保暖性較好,但洗滌困難,價格昂貴,作為內(nèi)衣材料時,對皮膚有刺癢感[1]。

棉/毛混紡產(chǎn)品集兩種天然纖維優(yōu)點于一身,但其染整加工在現(xiàn)有染整體系下遇到很大困難。采用堿煮氧漂或堿煮氯漂工藝雖然能有效去除棉纖維的各種雜質(zhì)和羊毛纖維表面的油劑,但會對羊毛纖維造成嚴重損傷,甚至完全破壞,惡化最終產(chǎn)品的服用性能[2];如果采用羊毛能耐受的前處理工藝,則棉纖維雜質(zhì)不能有效去除,紗線的毛效很差,無法滿足后道染色工序的要求[3]。本項目采用酶精練-氧漂工藝,反應條件溫和,防止羊毛纖維在前處理階段受到損傷,為毛棉混紡產(chǎn)品的前處理提供了可行的加工方案。

1　試驗部分

1.1　材料、藥品和儀器

　　材料　純棉紗線、絲光羊毛散纖維、棉/毛(80/20)混紡紗線

藥品　30%過氧化氫、氫氧化鈉、無水亞硫酸鈉、乙酸、無水硫酸鈉、重鉻酸鉀、無明粉、磷酸三鈉(均為分析純,國藥集團化學試劑有限公司);滲透劑JFC、乙二胺四乙酸二鈉(EDTA)(分析純,中國醫(yī)藥上海化學試劑公司);氨水(分析純,上海聯(lián)試化工試劑有限公司);無水碳酸鈉(分析純,上海虹光化工廠);煮練酶HZM-101(無錫市恒基貿(mào)易有限公司);ANOZOL活性黃S3R150%、紅S3B150%、藏青SGN150%(安諾其紡織化工);固色劑ECO(亨斯邁紡織染化)。

儀器　AL104電子天平(梅特勒-托利多儀器上海有限公司)、HH-4數(shù)顯恒溫水浴鍋(江蘇省金壇市榮華儀器制造有限公司)、101A-1B電熱鼓風干燥箱(上海安亭科學儀器有限公司)、WSD-III全自動白度計(北京康光儀器有限公司)、YG020電子單紗強力機(常州第二紡織機械廠)、Color-Eye7000A測配色儀(美國GeretagMacbeth公司)。

1.2　試驗方法

1.2.1　精練

(1)傳統(tǒng)堿精練

工藝處方/(g/L)

燒堿　　　　　　　　　　5

硫酸鈉  1

亞硫酸鈉  1

磷酸鈉  1

滲透劑JFC  3

浴比  20∶1

溫度98℃,精練90min,毛效為7.9cm/30min。

(2)酶精練

分別在精練酶用量0~15g/L、滲透劑JFC  0~3g/L、浴比20∶1、pH值7、溫度55℃、時間50~90min的條件下對棉/毛混紡紗線進行精練,烘干后測試毛效。

1.2.2　漂白[4]

工藝處方

雙氧水/(g/L)  10

EDTA/(g/L)  5

pH值(氨水調(diào)節(jié))  8

浴比  20∶1

溫度/℃  60

時間/min  60

按上述工藝對精練后的棉/羊毛混紡紗和羊毛散纖維進行漂白并烘干,測試棉/羊毛混紡紗線的亨特白度、斷裂強力和羊毛的堿溶解度。

1.2.3　染色

取一定量的原棉紗線和羊毛散纖維,同浴精練和漂白后,采用ANOZOL活性染料一浴一步法染色。

染色處方

染料/%(owf)  2

元明粉/(g/L)  50

固色劑ECO/%(owf)  4

pH值  8~9

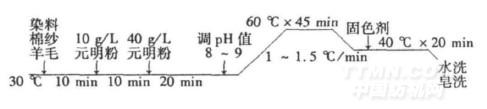

工藝曲線
