日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

為了獲得最佳的手感和服用性能，天絲/T-400竹節(jié)彈力面料選用分散/活性浸染工藝進(jìn)行染色，分散染料染T-400纖維，活性染料染天絲。根據(jù)定單批量，可以選擇在高溫高壓溢流機(jī)兩步法染色，也可以在高溫高壓溢流機(jī)染分散，在常溫常壓卷染機(jī)套染活性。為不影響T-400纖維的回彈性，分散染料染色溫度控制在125℃，分散染料可以均勻染色，又不損傷T-400纖維性能。溢流染色時在染浴中使用平滑劑，防止擦傷和局部原纖化。

1.7.1分散染料染色工藝：

室溫加料—→125℃,染30～60min70℃排液水洗

1.7.2活性染料染色工藝：

室溫加料60℃分次加鹽，染30min，分次加堿，60℃保溫30min——→排液水洗凈洗

1.8后整理

柔軟拉幅選用親水柔軟整理劑，保持面料固有的吸濕透氣特點(diǎn)，用量在40g/L，100℃烘干。拉幅時控制定型機(jī)超喂量，落布含潮，使機(jī)械柔軟后獲得極佳的手感。

1.9 Airo-2000機(jī)械柔軟整理

采用Airo四管道新型柔軟處理機(jī)對具有一定含潮量的天絲/T-400竹節(jié)彈力面料進(jìn)行機(jī)械柔軟處理，織物以繩狀方式進(jìn)入到氣動噴射管，獲得很大的推力高速撞擊到機(jī)器后部的格柵，消除平幅處理產(chǎn)生的內(nèi)應(yīng)力，織物得到完全拋松，循環(huán)運(yùn)作，由于織物在含潮狀態(tài)下進(jìn)行機(jī)械柔軟整理表面產(chǎn)生次級原纖化，使織物表面產(chǎn)生細(xì)膩的桃皮絨效果，獲得懸垂飄逸、豐滿柔糯的手感。通常Airo機(jī)械柔軟整理后布面有細(xì)微堆皺而不平整，可增加一道噴霧拉幅整理，穩(wěn)定成品門幅，同時改善外觀平整度。根據(jù)客戶對縮水率要求，可在機(jī)械柔軟處理前增加一道預(yù)縮，保證產(chǎn)品的縮水率達(dá)到要求。

成品面料按照企業(yè)標(biāo)準(zhǔn)進(jìn)行檢驗(yàn)，各項(xiàng)指標(biāo)見表2。

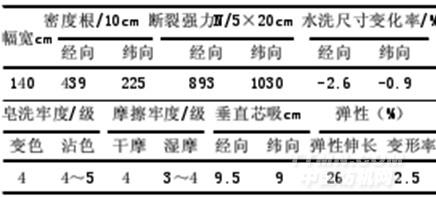

表2成品各項(xiàng)指標(biāo)

2結(jié)論

（1）前處理選用節(jié)能環(huán)保的酶退漿工藝，減少纖維損傷，改善手感。

（2）為使織物獲得良好的外觀和穩(wěn)定的門幅，染色前進(jìn)行定型。定型溫度過高會造成孔道變形堵塞和彈力損傷，適宜在160℃定型，定型時間為30s，確保面料的功能性和尺寸穩(wěn)定性滿足服用要求。

（3）堿處理是提高天絲得色率，減少后道工序擦傷的關(guān)鍵工序，嚴(yán)格控制堿處理濃度在合理范圍。
