日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由表2可看出,用微波方法染的織物皂洗牢度及摩擦牢度與常規(guī)方法染的織物牢度都很好,均達(dá)4~5級及以上,并且深色織物的皂洗牢度比淺色織物稍微差些.

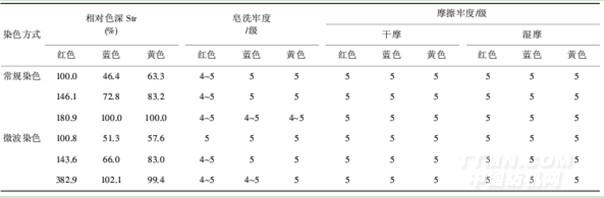

表2織物的染色牢度

2.4.2透染性

從染色織物的不同位置抽取纖維放入哈氏切片器中,涂上火棉膠,均勻切取20~30μm厚度的纖維橫截面薄片,用顯微鏡(放大倍數(shù)為640~1200X)進(jìn)行觀察并拍照.

從圖10、圖11可以看出,微波輻射加熱進(jìn)行染色的腈綸纖維透染性與常規(guī)差別不大.另外,微波染色后很多腈綸纖維的橫截面由原來的犬骨形變成圓形,但常規(guī)染色的織物橫截面變化很小.微波作為一種電磁波,是一種交變的電磁場,微波加熱有利于染化料的溶解及其向纖維內(nèi)部的擴(kuò)散,從而能在很短的染色時間內(nèi)完成染料對織物的透染.[2]7異形纖維相對于圓形纖維來說,其表面張力大,處于熱力學(xué)不穩(wěn)定狀態(tài),在微波染色時,纖維內(nèi)部大分子瞬間獲得大量能量,為使纖維的內(nèi)能降低,纖維內(nèi)部的大分子勢必會迅速進(jìn)行超分子結(jié)構(gòu)的調(diào)整,從而導(dǎo)致其截面成圓形,因?yàn)閳A形的橫截面從熱力學(xué)角度來看是物質(zhì)的最穩(wěn)定狀態(tài).腈綸纖維的橫截面發(fā)生改變會影響到纖維的使用性能,因此微波對纖維結(jié)構(gòu)的影響還有待于進(jìn)一步的研究.

陽離子紅FBL陽離子嫩黃X-8GL陽離子藍(lán)X-BL

圖10常規(guī)染色纖維的橫截面照片

2.4.3拉伸斷裂強(qiáng)力

稱取多塊織物(每塊5g),分別在染料用量1%(owf)、浴比1∶40,低火條件下用微波染色,水洗烘干后撕去毛邊,使其尺寸符合50mm×300mm,再進(jìn)行斷裂強(qiáng)力測試,結(jié)果如表3所示.

表3微波染色不同時間后織物的斷裂強(qiáng)力

由表3可知,經(jīng)微波處理后織物的強(qiáng)力有所下降.

3結(jié)論

(1)相同火力和浴比條件下,染色時間越長,顏色越深;相同時間條件下,火力越大,顏色越深,浴比越小,顏色越深;pH越小,得色越淺;相同條件下染色,微波對不同結(jié)構(gòu)的染料影響不同.

(2)與常規(guī)染色法相比,微波染色更節(jié)省時間和能源,且染色牢度和透染性與常規(guī)染色相似.微波會使織物的強(qiáng)力稍有下降.

(3)微波染色會改變?nèi)切碗婢]纖維的橫截面.
