.jpg)

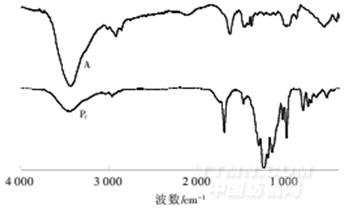

圖1 A和Pf的紅外光譜圖
2.2接觸角
從圖2可以看出,水對(duì)整理后織物完全潤(rùn)濕,接觸角為0°;正十二烷在織物上接觸角較大,為116.3°.說(shuō)明Pf在織物上形成的涂層具有親水拒油性.
.jpg)

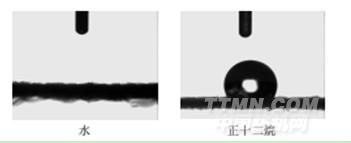

圖2水和正十二烷在棉織物上的接觸角照片
2.3耐洗性及含氟聚合物的穩(wěn)定性
由表1可知,洗滌80次后,整理棉織物與正十二烷的接觸角為108.4°,與水的接觸角仍為0°,表現(xiàn)出很好的親水性.說(shuō)明棉織物的親水拒油性具有很好的耐洗性,所合成的含氟整理劑穩(wěn)定性很好.

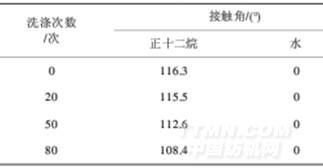

表1整理棉織物的耐洗性
.jpg)
圖1 A和Pf的紅外光譜圖
3結(jié)論
合成了全氟聚醚二?；^(guò)氧化物B,并用來(lái)引發(fā)二甲基二烯丙基氯化銨聚合,得到含有全氟烷氧基末端基團(tuán)的二甲基二烯丙基氯化銨聚合物Pf,并通過(guò)傳統(tǒng)的軋-烘-焙工藝將其整理到棉織物上.通過(guò)測(cè)試水和正十二烷在整理后織物上的接觸角,發(fā)現(xiàn)該聚合物具有良好的親水拒油性,對(duì)水的接觸角為0°,對(duì)正十二烷的接觸角為116.3°,同時(shí)整理后的棉織物具有很好的親水拒油耐洗性.
<<上一頁(yè)[1][2]
您所在的位置：
源經(jīng)編.gif)
