日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

3.2滌綸織物的減色
    分散染料染滌綸，染料與滌綸之間是靠多種分子作用力(主要是氫鍵和范德華力)而結合。所以，染色滌綸減色，可采用一般物理方法，即，高溫移染法減色。
3.2.1減色機理
    染色滌綸的減色，是多種效應的綜合體現。
    (1)滌綸在高溫(100℃以上)條件下，密實的結構變松弛，微結構中的瞬間空隙增大增多，染料易于通過。
    (2)在高溫(100℃以上)條件下，染料的活化能提高，振動加劇，染料分子間、染料與纖維分子間間距增大，結合力減弱，染料容易移動。
    (3)施加的修色劑，對滌綸能產生較強的溶脹作用和較大的剝色作用。
    所以，在有修色劑存在的高溫(130135  0C)處理浴中，染著在滌綸上的分散染料，會產生較大的 移染行為， 部分染料會從滌綸上回落到水中，使滌綸的色澤變淺。
3.2.2減色方法
    滌綸修色劑3-5  g/L(根據需要);
    冰醋酸 0.5  mUL  (pH=4-4.5)  ;
    處理溫度:130℃;
    處理時間:高溫高壓卷染機，處理6-8道;
                高溫高壓噴染機，處理3030  min;
    工藝提示:該減色法的減色率，一般為巧%-25%。減色率的高低與染料的分子結構、助劑的減色能力以及處理溫度、處理時間等因素密切相關。
3.2.3減色結果
    (1)實驗用染色布深度，1.25  %(o.w.f),
    (2)修色劑M-212、勻染劑M-214，由杭州美高華頤化工公司提供。
    (3)處理條件:浴比1:33  ,  PH=44.5  ,120℃與130℃處理30  min,
    (4)以未用修色劑和勻染劑的試樣為100，計算相對色力度100%一相對色力度=減色率。

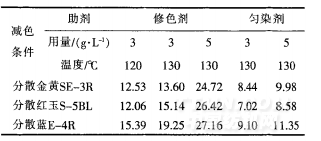

       表6修色劑、勻染劑用量對減色率的影響(%)
