日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.7回彈性

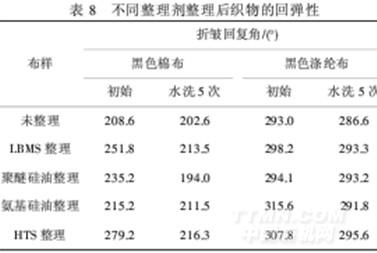

從表8可以看出,經(jīng)整理劑整理的織物跟原樣相比回彈性能有所提高,水洗后織物跟初始織物相比回彈性能有所下降.經(jīng)整理劑整理后織物的纖維與整理劑間發(fā)生部分化學(xué)交聯(lián),起到固定纖維位置的作用,從而提高了回彈性能.

3結(jié)論

(1)新型線性嵌段共聚改性有機(jī)硅整理劑LBMS、聚醚硅油整理后織物的親水性能大大提高,但LBMS具有更好的耐洗滌性.

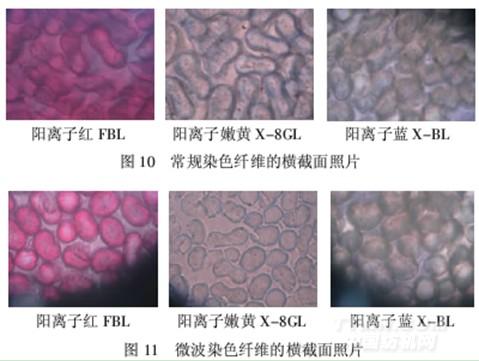

行超分子結(jié)構(gòu)的調(diào)整,從而導(dǎo)致其截面成圓形,因?yàn)槭估w維的內(nèi)能降低,纖維內(nèi)部的大分子勢必會(huì)迅速進(jìn)圓形的橫截面從熱力學(xué)角度來看是物質(zhì)的最穩(wěn)定狀態(tài).腈綸纖維的橫截面發(fā)生改變會(huì)影響到纖維的使用

性能,因此微波對(duì)纖維結(jié)構(gòu)的影響還有待于進(jìn)一步的研究.

2.4.3拉伸斷裂強(qiáng)力

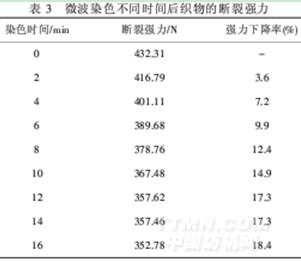

稱取多塊織物(每塊5g),分別在染料用量1%(owf)、浴比1∶40,低火條件下用微波染色,水洗烘干后撕去毛邊,使其尺寸符合50mm×300mm,再進(jìn)行斷裂強(qiáng)力測試,結(jié)果如表3所示.

由表3可知,經(jīng)微波處理后織物的強(qiáng)力有所下降.

3結(jié)論

(1)相同火力和浴比條件下,染色時(shí)間越長,顏色越深;相同時(shí)間條件下,火力越大,顏色越深,浴比越小,顏色越深;pH越小,得色越淺;相同條件下染色,微波對(duì)不同結(jié)構(gòu)的染料影響不同.

(2)與常規(guī)染色法相比,微波染色更節(jié)省時(shí)間和能源,且染色牢度和透染性與常規(guī)染色相似.微波會(huì)使織物的強(qiáng)力稍有下降.

(3)微波染色會(huì)改變?nèi)切碗婢]纖維的橫截面.
