色噜噜狠狠狠综合曰曰曰,男女狂乱X0X0动态图超市激情

打印
字號
- 大
- 中
- 小
收藏

天絲/棉/T400彈力牛仔布的生產(chǎn)與質(zhì)量控制

來源：印染在線　發(fā)布時間：2012年05月14日

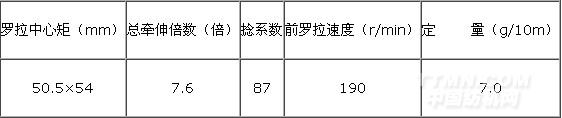

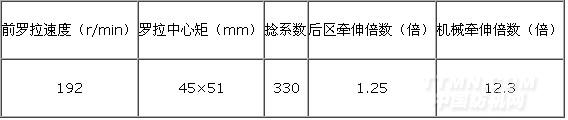

4.6細紗采取兩大、兩小工藝原則，降低車速，適當增加壓力，改善成紗條干水平。細紗主要工藝如下：

4.7嚴格控制各工序溫濕度，前紡車間相對濕度控制在60-65％，細紗工序車間溫度控制在30-32℃之間，相對濕度控制在65％左右，以保證纖維處于吸濕狀態(tài)，減少靜電。

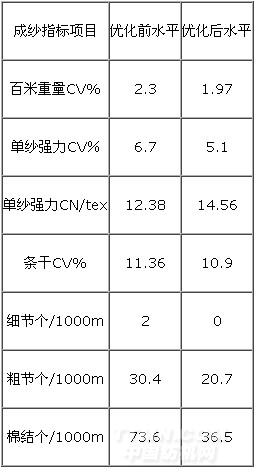

4.8天絲/棉58.7tex成紗質(zhì)量水平見下表：

由表可見，通過采取以上措施，天絲/棉紗線總體質(zhì)量水平較小批量試紡有了較大的改善。

5、織布工藝難點及采取的技術措施

5.1整經(jīng)工序張力檢測、控制。

天絲纖維和棉纖維內(nèi)在性能的差異對紗線的強力影響較大，必須較好地控制整經(jīng)工序的張力大小，保證均勻一致。整經(jīng)車速控制在500m/min左右，并采用進口的張力測試儀，全面檢測單紗張力，使單紗張力控制在30-40克工藝要求范圍內(nèi)，從而較好地滿足整經(jīng)、染色、織造等工序的需要。

<<上一頁 [1][2][3][4][5]下一頁>>
