日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由表2可知,用未改性納米TiO2或nanoPC處理的織物洗滌后,其降解VOC的能力下降,且洗滌次數(shù)越多,下降幅度越大.而加入交聯(lián)劑后,光觸媒劑(如nanoPC-1、nanoPC-2和nanoPC-3)由于改性或通過交聯(lián)劑的作用能使光觸媒劑交聯(lián)或接枝到纖維上,形成共價鍵結(jié)合,提高了纖維與整理劑的結(jié)合牢度,使得織物降解VOC的耐洗性有較大幅度的提高,經(jīng)20次洗滌后,其降解VOC的能力無明顯下降.因此,經(jīng)該整理劑處理后織物可獲得較持久的光催化效果.

2.2織物抗紫外線性能

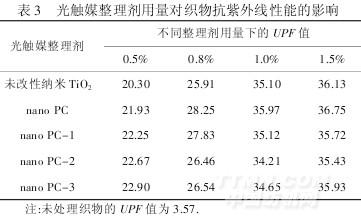

由表3可知,隨著整理劑用量增加,抗紫外線能力提高;1.0%后,抗紫外線能力(UPF值)可超過35,比未處理織物提高了8倍多.

由表4可知,未改性納米TiO2處理的織物洗滌后,其抗紫外線能力顯著下降,且洗滌次數(shù)越多,下降幅度越大.而經(jīng)過nanoPC系列光觸媒整理劑處理的織物,尤其是與交聯(lián)劑復(fù)合的整理劑(如nanoPC-1、nanoPC-2和nanoPC-3),由于其與纖維發(fā)生了共價鍵的接枝或交聯(lián)反應(yīng),提高了纖維與整理劑的結(jié)合牢度[10],

使得織物的耐洗性有較大幅度提高,洗滌20次后,其抗紫外線能力仍能保持較高值.

2.3織物抗菌性能

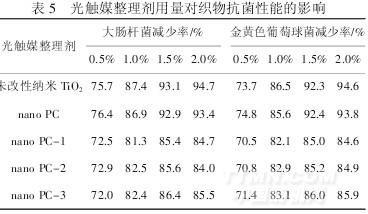

由表5可知,經(jīng)納米TiO2和光觸媒整理劑nanoPC、nanoPC-1、nanoPC-2和nanoPC-3處理的織物都具有較好的抗菌性能,并且隨著整理劑用量增加,抗菌效果也提高.原因是納米TiO2發(fā)生光觸媒反應(yīng)時,產(chǎn)生了氧化能力極強(qiáng)的活性氧和氫氧自由基,能攻擊細(xì)菌的外層細(xì)胞,穿透細(xì)胞膜,破壞細(xì)菌的內(nèi)部結(jié)構(gòu),并徹底殺滅細(xì)菌.[11]

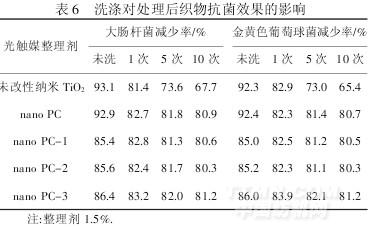

 但在光觸媒整理劑nanoPC系列中,具有交聯(lián)劑復(fù)合的光觸媒整理劑(如nanoPC-1、nanoPC-2和nanoPC-3),在相同整理劑用量的情況下,其抗菌效率稍低.后織物的耐洗性提高,洗滌10次后,其抗菌性能仍能保持原有的水平.

2.4機(jī)械性能

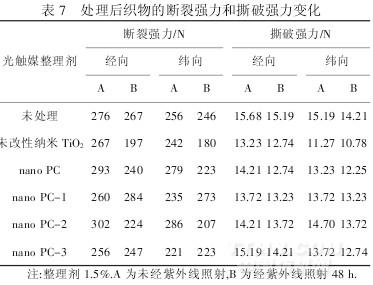

由表7可以看出,未經(jīng)紫外線照射的各類納米整理劑處理后的織物,在短時間內(nèi)的斷裂強(qiáng)力和撕破強(qiáng)力與未經(jīng)整理的織物比較,部分稍有下降或提高,但變化不大.而不同納米光觸媒整理劑整理后的織物經(jīng)紫外線照射一段時間后,則出現(xiàn)很大的差異:未改性的納米TiO2處理后的織物,經(jīng)紫外線照射48h后,其斷裂強(qiáng)力和撕破強(qiáng)力的下降幅度大于nanoPC系列納米光觸媒整理劑處理后的織物;而用nanoPC系列納米光觸媒整理劑處理后的織物,經(jīng)紫外線照射后,其斷裂強(qiáng)力和撕破強(qiáng)力的下降差值低于用未改性的納米TiO2處理的織物.原因是改性納米TiO2表面存在的硅氧鍵等基團(tuán),可以隔離納米TiO2與纖維的直接接觸,對纖維有一定的保護(hù)作用,利用本文開發(fā)的系列改性納米TiO2光觸媒劑使TiO2對纖維的光氧化作用降低,可以避免或降低纖維的劣化現(xiàn)象.
