日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

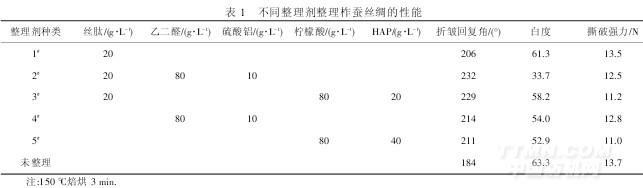

不同整理劑整理柞蠶絲綢的性能見表1.

表1 說明,單獨(dú)用柞蠶絲肽處理柞蠶絲綢,織物的折皺回復(fù)角提高幅度為11.9%;絲肽/乙二醛整理樣品折皺回復(fù)角提高明顯(折皺回復(fù)角提高26.1%),但泛黃嚴(yán)重,白度保留率僅為53.2%;絲肽/檸檬酸體系的折皺回復(fù)角提高幅度為24.5%,且白度及強(qiáng)力下降較小;單獨(dú)使用乙二醛和檸檬酸也可在一定程度上提高絲綢抗皺性能,但不如與絲肽配用效果顯著,且都存在泛黃和白度下降的問題.原因是柞蠶絲肽分子中含有賈艷梅：絲肽的制備及其在柞蠶絲綢抗皺整理中的應(yīng)用大量的羥基、氨基等活性基團(tuán),對柞蠶絲纖維具有強(qiáng)烈的吸附作用,并能和柞蠶絲大分子上的活性基團(tuán)以氫鍵、范德華力等方式結(jié)合,固著于纖維表面或沉淀于纖維的無定形區(qū),起到一定的防縮抗皺作用.[3]但由于缺少化學(xué)交聯(lián),折皺回復(fù)角提高幅度不大;當(dāng)絲肽和檸檬酸復(fù)配使用時(shí),除上述物理作用外,絲肽還通過檸檬酸與柞蠶絲纖維大分子形成共價(jià)交聯(lián),在纖維表面形成牢固的網(wǎng)狀薄膜,或者沉積在蠶絲纖維內(nèi)部,使柞蠶絲綢的折皺回復(fù)性能提高.同時(shí)檸檬酸的—COOH 與絲肽分子中的—OH 發(fā)生酯化反應(yīng),可以避免檸檬酸單獨(dú)整理時(shí)織物泛黃.絲肽與乙二醛復(fù)配整理后,織物白度下降嚴(yán)重,比乙二醛單獨(dú)整理織物泛黃更嚴(yán)重,推測是柞蠶絲肽與乙二醛在高溫下形成了某種新的化合物所致.

綜合折皺回復(fù)角、白度、撕破強(qiáng)力各項(xiàng)指標(biāo)認(rèn)為,絲肽/檸檬酸體系最適于作為絲綢的抗皺整理劑,故設(shè)計(jì)正交試驗(yàn),優(yōu)選絲肽/檸檬酸整理柞蠶絲綢的最佳工藝參數(shù).

2.3 正交試驗(yàn)

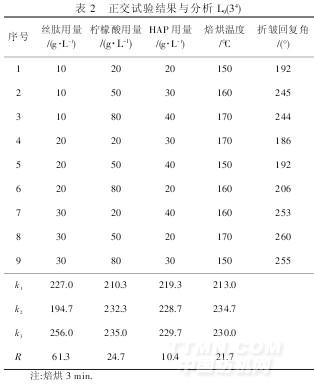

由正交試驗(yàn)(表2)可以看出,對折皺回復(fù)角影響最大的因素是絲肽用量,然后依次是檸檬酸用量、焙烘溫度,次亞磷酸鈉用量影響最小.最佳整理?xiàng)l件為絲肽30 g/L,檸檬酸80 g/L,次亞磷酸鈉30 g/L,160 ℃焙烘。

2.4 柞蠶絲綢其他性能

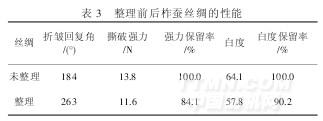

考慮到抗皺整理通常在達(dá)到較高折皺回復(fù)性能的同時(shí)需兼顧織物的其他性能,測定了最佳整理參數(shù)下整理柞蠶絲綢的其他指標(biāo),結(jié)果見表3.

由表3 可知,在最佳整理工藝條件下,柞蠶絲綢經(jīng)絲肽/檸檬酸整理后,其折皺回復(fù)角提高了79°,提高幅度為42.9%,撕破強(qiáng)力和白度保留率分別為84.1%和90.2%.綜合考慮抗皺性能、強(qiáng)力及白度下降等因素,該整理?xiàng)l件具有可行性.

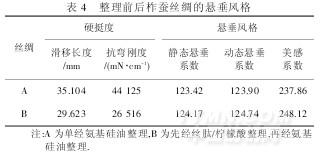

由表4 可知,先經(jīng)絲肽/檸檬酸整理,再經(jīng)氨基硅油整理后的柞蠶絲織物更加柔軟,懸垂風(fēng)格得到進(jìn)一步改善.
