日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由圖1 可以看出,聚丙烯酸酯乳液的平均粒徑為0.113 μm,粒徑分布窄,只有一個(gè)峰,說明乳液粒徑較小,分布均勻,乳液穩(wěn)定性較好.

2.1.2紅外光譜(FT-IR)

在圖2a 中,3 462.09 cm-1是—OH 的伸縮振動(dòng)吸收峰,1 645.27 cm-1是—CH CH2的伸縮振動(dòng)吸收峰,1 107.03 cm-1是飽和仲醇的伸縮振動(dòng)吸收峰,表明烯丙基縮水甘油醚

中968.18 cm-1是脂肪醚對(duì)稱的伸縮振動(dòng)吸收峰.在圖2b中,1 190.76 cm-1是—COOH 中C—O 的伸縮振動(dòng)吸收峰,1731.28cm-1是C O 的伸縮振動(dòng)吸收峰,1 449.27cm-1是    是烷基芳基醚鍵的伸縮振動(dòng)吸收峰,1 640.36 cm-1是苯環(huán)的伸縮振動(dòng)吸收峰.因此,該紅外光譜表明中間體及光亮型聚丙烯酸酯的結(jié)構(gòu)與目標(biāo)結(jié)構(gòu)基本吻合.

2.1.3Zeta 電位

Zeta 電位是一個(gè)表征分散體系穩(wěn)定性的重要指標(biāo).在乳液中的顆粒表面存在著雙電層,圍繞顆粒表面分為兩層,內(nèi)層和外層之間存在電勢(shì)差,當(dāng)電勢(shì)差介于-30~30 mV 時(shí),顆粒之間沒有足夠的排斥力,顆粒容易聚集,乳液不穩(wěn)定.顆粒的電勢(shì)差絕對(duì)值大于30mV時(shí),顆粒之間排斥力足夠大,乳液的分散穩(wěn)定性能好.加入聚碳酸酯二元醇的聚丙烯酸酯乳液的Zeta 電位為-31.100 mV,其絕對(duì)值大于30 mV,乳液的穩(wěn)定性較好.

2.1.4掃描電鏡

由圖3 可見,與整理前的纖維相比,整理后的纖維表面形成了一層整理劑膜,分布均勻而致密.經(jīng)過水洗后纖維表面的膜仍較完整的存在,說明整理劑與纖維結(jié)合得比較好,形成的膜牢度較高.

2.1.5熱性能(TG-DTA)

由圖4 可知,光亮型聚丙烯酸酯涂層膠的失重分為3 個(gè)階段:第一階段在50~372.11 ℃,失重率為0.5%,在100 ℃附近有一個(gè)吸收峰,這是少量的水分蒸發(fā)引起的;第二階段在372.79~460 ℃,失重率為99.3%,在405.54 ℃附近有一個(gè)吸收峰;第三階段在460~550 ℃,460 ℃以后聚丙烯酸酯涂層膠幾乎無剩余.由以上分析可知,在372.79 ℃以下光亮型聚丙烯酸酯是很穩(wěn)定的.

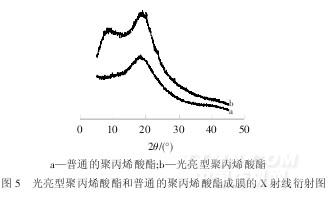

2.1.6廣角X-射線衍射(WAXD)
