日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由圖5 可以看出,加入PCDL 的聚丙烯酸酯的晶型發(fā)生了改變,其衍射峰的強(qiáng)度和面積均大于未加入PCDL 的聚丙烯酸酯.說明光亮型聚丙烯酸酯分子結(jié)構(gòu)較規(guī)整,連續(xù)碳鏈較長(zhǎng),成膜時(shí)較易產(chǎn)生定向結(jié)晶,其結(jié)晶程度和結(jié)晶度均高于普通的聚丙烯酸酯,故光亮型聚丙烯酸酯的光亮性能、機(jī)械性能較為突出.[2] 。

2.2 影響聚丙烯酸酯乳液性能的主要因素

2.2.1乳化劑

乳化劑的種類和用量是決定乳液聚合、乳液儲(chǔ)存穩(wěn)定性和乳液最終性能的關(guān)鍵因素.陰離子乳化劑的乳化能力較強(qiáng),其離子特性更易分散于水中,因而乳液粒徑小,但耐電解質(zhì)穩(wěn)定性差.非離子乳化劑對(duì)pH變化不敏感,比較穩(wěn)定,但是乳化能力不及陰離子乳化劑,聚合過程中易生成凝聚物.將陰離子和非離子乳化劑復(fù)配使用,比單用其中一種的乳化效果要好.在本文中陰離子乳化劑選用十二烷基硫酸鈉,非離子乳化劑使用Span80.乳化劑用量占單體總質(zhì)量的4%,其中十二烷基硫酸鈉和Span80 的質(zhì)量比為1∶3 時(shí)乳化效果較好.

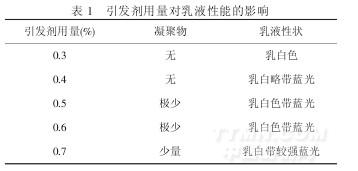

2.2.2引發(fā)劑用量由表

1 可知,引發(fā)劑用量較少時(shí),乳液體系獲得自由基的概率較低,參加反應(yīng)的有效乳膠微粒數(shù)目較少,聚合速率小,轉(zhuǎn)化率較低,可能造成反應(yīng)不完全,殘留單體較多,乳液氣味重,乳液的儲(chǔ)存穩(wěn)定性能差.隨著引發(fā)劑用量的增多,乳液的聚合速率及單體的轉(zhuǎn)化率都增加.引發(fā)劑用量過大時(shí),由于形成的自由基過多,聚合速率過快,反應(yīng)熱不能及時(shí)排出,易產(chǎn)生暴聚.由表可看出,引發(fā)劑的最佳用量為0.5%,此時(shí)轉(zhuǎn)化率較高,乳液的性能較穩(wěn)定.

2.2.3

聚碳酸酯二元醇用量

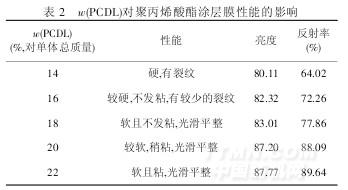

由表2 可知,當(dāng)w(PCDL)=18%時(shí),膜的軟硬程度最佳,不發(fā)粘,且光亮度較為理想.可能原因是光亮型聚丙烯酸酯中的聚碳酸酯二元醇分子結(jié)構(gòu)規(guī)整,成膜時(shí)易產(chǎn)生定向結(jié)晶,且膜平整光滑,故光亮、機(jī)械性能都較好.[5].

2.2.4

合成中間體A 的反應(yīng)溫度

不同溫度下反應(yīng)生成的中間體紅外光譜見圖6.烯丙基縮水甘油醚與聚碳酸酯二元醇反應(yīng)后,烯丙基縮水甘油醚中   由圖6 可以看出,在90 ℃下1 107.24 cm-1處的飽和仲醇的伸縮振動(dòng)吸收峰較明顯;聚碳酸酯二元醇中的伯醇   與烯丙基縮水甘油醚反應(yīng)后生成醚鍵,1 224.59 cm-1處醚鍵的伸縮振動(dòng)吸收峰較強(qiáng),表明聚碳酸酯二元醇與烯丙基縮水甘油醚在90 ℃的反應(yīng)轉(zhuǎn)化率較高.

2.3 經(jīng)涂

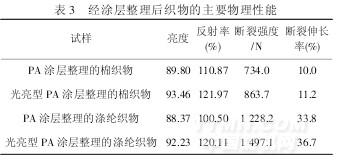

由表3 可以看出,光亮型聚丙烯酸酯膜較普通的聚丙烯酸酯膜的亮度和反射率有了一定程度的提高,經(jīng)光亮型聚丙烯酸酯涂層整理的織物斷裂強(qiáng)度較高,可能是因?yàn)楣饬列途郾┧狨サ慕Y(jié)晶結(jié)構(gòu)排列規(guī)整,光澤性能較好,聚碳酸酯鏈段在拉伸取向過程中會(huì)產(chǎn)生應(yīng)力取向,使得光亮型聚丙烯酸酯涂層膜有較好的力學(xué)性能.

3 結(jié)論

(1)光亮型聚丙烯酸酯的優(yōu)化合成工藝:中間體A反應(yīng)溫度為90 ℃,聚碳酸酯二元醇、乳化劑和引發(fā)劑用量分別為18%、4%和0.5%(對(duì)單體總質(zhì)量),制備的光亮型聚丙烯酸酯乳液穩(wěn)定,成膜性能好,經(jīng)其涂層整理的織物具有較好的光亮性能.

(2)經(jīng)光亮型聚丙烯酸酯涂層整理過的棉和滌綸織物的亮度和反射率都有了一定程度的提高,與普通的聚丙烯酸酯膜相比,光亮型聚丙烯酸酯膜的力學(xué)性能有所改善.
