日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.3 熔點(diǎn)實(shí)驗(yàn)

2.3.1實(shí)驗(yàn)儀器

    熔點(diǎn)儀、鑷子、剪刀、蓋玻片等。

2.3.2實(shí)驗(yàn)方法

    取少量維特綸纖維放在兩蓋玻片之間，置于熔點(diǎn)儀的加熱臺(tái)上，用熔點(diǎn)儀上的顯微鏡觀(guān)察纖維在升溫過(guò)程中的變化，記錄蓋玻片上大部分纖維熔化時(shí)的溫度為其熔點(diǎn)。

2.3.3熔點(diǎn)實(shí)驗(yàn)結(jié)果

    通過(guò)熔點(diǎn)儀測(cè)得維特綸纖維的熔點(diǎn)范圍為224～230℃。

2.4 溶解實(shí)驗(yàn)

2.4.1實(shí)驗(yàn)試劑

    硫酸、鹽酸、硝酸、次氯酸鈉、氫氧化鈉、甲酸、冰乙酸、硫氰酸鉀、N,N-二甲基甲酰胺、丙酮、苯酚、四氯乙烷、環(huán)己酮等。以上試劑均為分析純。

2.4.2實(shí)驗(yàn)儀器

    封閉式電爐、鑷子、小燒杯、剪刀等。

2.4.3實(shí)驗(yàn)方法

    將少量的維特綸纖維置于小燒杯中注入適量的試劑，在不同溫度條件下，觀(guān)察維特綸纖維在不同的試劑的溶解性能。

2.4.4溶解實(shí)驗(yàn)結(jié)果

    FZ/01057–2007，F(xiàn)Z/01057–1999中幾種常用試劑對(duì)維特綸的溶解性能見(jiàn)表2。

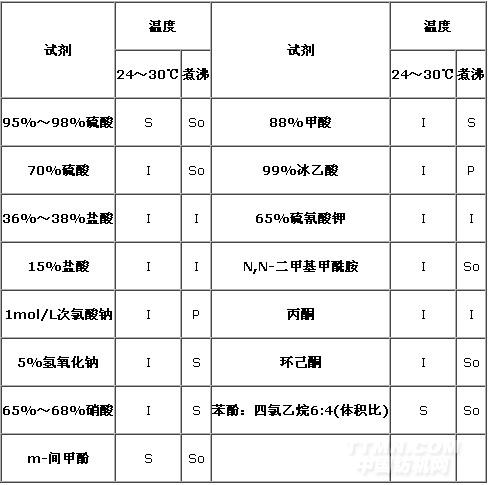

表2  維特綸溶解性表

  注1：符號(hào)說(shuō)明：So––立即溶解；S––溶解；P––部分溶解；I––不溶。

    注2：溶解條件:24～30℃5min；煮沸3min。

2.5 顯微鏡結(jié)合溶解實(shí)驗(yàn)

2.4.1實(shí)驗(yàn)試劑

    硫酸、鹽酸、硝酸、次氯酸鈉、氫氧化鈉、甲酸、冰乙酸、硫氰酸鉀、N,N-二甲基甲酰胺、丙酮、苯酚、四氯乙烷、環(huán)己酮等。以上試劑均為分析純。

2.4.2實(shí)驗(yàn)儀器

    光學(xué)顯微鏡/CU-Ⅱ纖維細(xì)度分析儀、載玻片、蓋玻片、鑷子、剪刀等。

2.4.3實(shí)驗(yàn)方法

    將溶解實(shí)驗(yàn)和顯微鏡觀(guān)察實(shí)驗(yàn)結(jié)合起來(lái)，在顯微鏡觀(guān)察試樣中纖維縱向形態(tài)的同時(shí)，往載玻片上滴入不同試劑，觀(guān)察顯微鏡下維特綸纖維的溶解性能，或維特綸纖維在溶液中的狀態(tài)。

2.4.4顯微鏡結(jié)合溶解實(shí)驗(yàn)結(jié)果

    顯微鏡結(jié)合溶解實(shí)驗(yàn)觀(guān)察維特綸滴加各種試劑后的狀態(tài)如圖3～17。

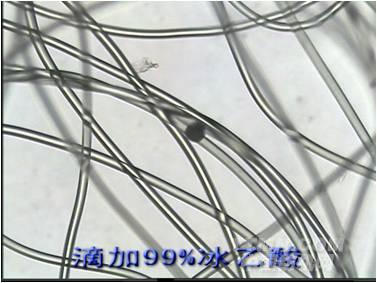

     顯微鏡下觀(guān)察維特綸滴加95%～98%硫酸、苯酚：四氯乙烷6：4（體積比）、m-間甲酚后溶解，滴加65%～68%硝酸、88%甲酸后有些微微溶脹，滴加70%硫酸、36%～38%鹽酸、15%鹽酸、1mol/L次氯酸鈉、5%氫氧化鈉、99%冰乙酸、65%硫氰酸鉀、N,N-二甲基甲酰胺、丙酮、環(huán)己酮后均不溶解。

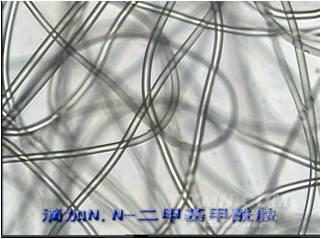

圖3 滴加N，N-二甲基甲酰胺后維特綸的狀態(tài)

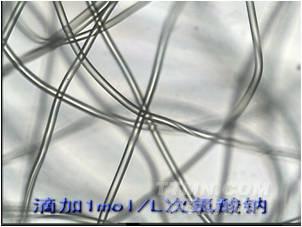

圖4 滴加1mol/L次氯酸鈉后維特綸的狀態(tài)

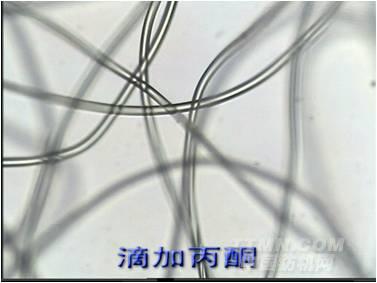

圖5 滴加丙酮后維特綸的狀態(tài)
