日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．3．1耐皂洗能力

從表1可以看出，隨皂洗次數的增加，織物中香精含量逐漸降低，經50次皂洗之后，織物仍有香味．經聚丙烯酸酯類粘合劑整理過的織物，皂洗50次留香率為13．17％；而經聚氨酯粘合劑整理的織物，皂洗50次留香率為7．12％．

2.3．2耐刷洗能力

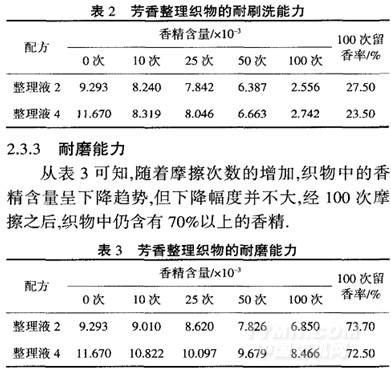

從表2可以看出，隨著刷洗次數的增加，織物中香精含量逐漸降低，經100次刷洗后，織物上仍有20％以上的香精，原因是香精微膠囊粒徑較小，粒徑分布在0．4～3Ixm，與粘合劑的接觸表面積較大．

由圖4可知，純香精整理過的織物香味損失很快，一周之內香精基本揮發(fā)殆盡．織物經微膠囊整理后，前3個月織物上的香精含量減少速率較大，3個月之后，織物上香精含量減少幅度較小，香精釋放速率相對緩慢．當織物放置7個月之后，仍含有5％左右的香精，織物保持清淡的香味．由此看來，將香精微膠囊化后整理到棉織物上，可以達到緩慢釋放香味、持久留香的效果．

2．3．5強力

2．3．5．1拉伸強力

從圖5可看出，整理后，織物的拉伸強力均比未整理基布有所增加，但增加量都相差不大，這說明整理織物的拉伸強力主要取決于基布的強力，整理對織物強力的影響不是決定性的．由于粘合劑JJS和Pu-1均具有優(yōu)良的成膜性和高彈性，其中聚氨酯類粘合劑Pu-1在這方面的優(yōu)點更為突出，當粘合劑薄膜伸長達到織物的斷裂伸長率時，薄膜也具有一定的強度．所以在整理織物拉伸時，基布和薄膜共同承擔外力．且粘合劑填充于織物表面的空隙并滲透到表層纖維問，在拉伸時彌補了長絲紗中纖維斷裂的不同時性，所以，整理織物比其基布拉伸強度值會略有增加．I。1加入微膠囊后，整理織物的拉伸強力略有下降，原因是微膠囊微粒改變了有機薄膜的表面結構，降低了粘合劑和棉纖維之間的交聯程度，但與基布相比，微膠囊整理后織物的拉伸強度仍有增加．
