.jpg)

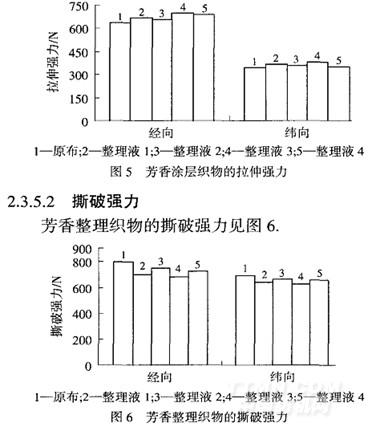

從圖6可以看出，整理前后織物的撕破強(qiáng)力變化較大，經(jīng)過(guò)兩類粘合劑整理之后，織物的撕破強(qiáng)力均有所下降，原因是粘合劑滲透到織物中的紗線間和纖維問(wèn)使其相互粘結(jié)，從而阻止紗線間的相互滑移，使得撕裂時(shí)同時(shí)受力紗線根數(shù)或受力三角形減小并發(fā)生嚴(yán)重的應(yīng)力集中．加入微膠囊后，整理織物的撕破強(qiáng)力略有增加，原因是微膠囊微粒改變了粘合劑在棉織物表面的成膜性，同時(shí)微膠囊粒子有可能進(jìn)入到棉纖維各級(jí)原纖之間的空隙和空洞等缺陷部位，對(duì)棉纖維具有增強(qiáng)作用，使斷裂強(qiáng)力增加，但與基布相比，經(jīng)微膠囊整理后織物的撕破強(qiáng)力仍有所降低．
3結(jié)論
(1)微膠囊與粘合劑緊密結(jié)合在一起并牢固地粘附到織物上．
(2)不同烘干時(shí)間和烘干溫度對(duì)芳香整理織物的香味持久性影響較大．在8O℃下烘干30S可以取得較好的效果．
(3)所開發(fā)的芳香整理織物具有良好的拉伸和撕破強(qiáng)力，同時(shí)具有良好的留香能力和持久的緩釋性能．
<<上一頁(yè)[1][2][3][4]
您所在的位置：
源經(jīng)編.gif)
