日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

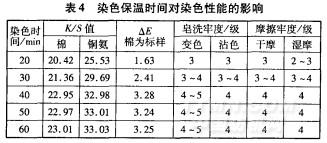

由表4可知，隨著染色時間的延長，棉和銅氨纖維K/S值呈上升趨勢，無論深色還是淺色系列，20min時均出現(xiàn)不同程度的色花，染色不均勻，混紡紗線色牢度差。50min和60min與40min時色差值基本一致，染色時間較長，浪費能源。綜合考慮，染色保溫時間選用40min為宜。

2.2.4升溫速率

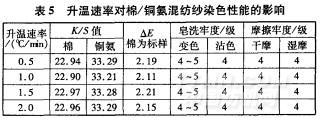

按1.2.I節(jié)二浴前處理工藝對棉、銅氨、棉/銅氨混紡筒子紗進行處理后，改變升溫速率，按1.2.2節(jié)工藝對其進行同浴染色，測定棉和銅氨染色紗線的K/S值、，SE及棉/銅氨混紡筒子紗的色牢度，結果見表5。

由表5可知，隨著染色升溫速率的提升，棉和銅氨纖維K/S值、色差值和混紡紗線色牢度指標基本一致，但顏色出現(xiàn)了不同程度的染色不均勻和色花，且隨著升溫速率的提升，色花越來越明顯。分析原因可能是因銅氨纖維吸濕性強、上染速率快，造成染色色花，同色性較差。試驗發(fā)現(xiàn)，染色溫度越高，上染速率越快，因此，升溫過程要緩慢，以改善色花。始染溫度從30℃升溫至60℃時，升溫速率不應過快，否則容易造成染色不勻、色花，且內外色差大。試驗表明，取升溫速率為1℃/min能緩解染花現(xiàn)象。

2.2.5阻染劑

為獲得更好的同色性，試驗通過使用阻染劑以降低銅氨纖維的上染率，促進染料對棉纖維的上染，改善同色性。按1.2.1節(jié)二浴前處理工藝對棉、銅氨、棉/銅氨混紡筒子紗進行處理后，使用不同的阻染劑，按1.2.2節(jié)工藝對其進行同浴染色，測定棉和銅氨染色紗線的K/S值、AE及棉/銅氨混紡筒子紗的色牢度，結果見表6。

表6表明，新型阻染劑LT.R可有效阻止銅氨纖維上染，使棉纖維先充分吸色上染后再上染銅氨纖維，盡量保持兩種纖維上色均衡，提高了兩種纖維的同色性，改善染色色花。

3結論

（1）棉/銅氨纖維二浴前處理工藝與常規(guī)的漂白浴工藝比較，強力提高8%，白度提高2個白度值，毛羽少、手感好。

（2）棉/銅氨纖維混紡筒紗最佳染色工藝為：染液pH值11.0，染色保溫時間40min，始染溫度30℃升到60℃染色，升溫速率1℃/min，新型阻染劑LT-R質量分數(shù)3%。
