日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．2聚合單體的選擇

丙烯酸類單體可分為軟單體、硬單體和功能單體，將性能不同的單體按照一定的比例進(jìn)行組合，可以制備出兼具各自特點(diǎn)的、符合使用性能要求的產(chǎn)品。MMA和 St屬于硬單體，其玻璃化轉(zhuǎn)變溫度(Tg)和硬度較高、光澤性和耐摩擦性較好，但彈性較差；而BA和EA屬于軟單體，其彈性和耐熱性較好，但光澤性、耐沾 污性和耐擦洗性較差；AA和交聯(lián)劑LEG屬于功能單體，具有提高膠膜附著力、拉伸強(qiáng)度、耐溶劑性和耐油性等特點(diǎn)。因此，可根據(jù)涂料印花粘合劑的使用要求選 擇聚合單體的種類與配比，并控制在一5～l5℃之間，此時(shí)膠膜手感較軟且不粘手。

2．3功能單體AA對(duì)乳液性能的影響

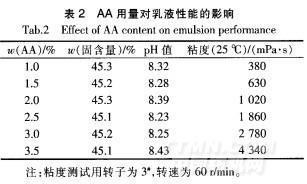

在合成粘合劑過程中引入親水性單體AA，可以顯著提高粘合劑的成膜性能。這是因?yàn)锳A分子中的羧基是強(qiáng)極性基團(tuán)，它與水分子間的氫鍵作用使得乳液粒子表面 形成一層水化層，在焙烘時(shí)粒子間相互靠近受到阻礙，因而減緩了乳液的成膜速率；因此，隨著AA用量的增加，粘合劑的失水速率減緩、成膜速率下降。另 外，AA的加入有利于提高乳液合成的穩(wěn)定性，這是由于AA分子中的羧基是強(qiáng)極性基團(tuán)(帶負(fù)電荷)，可以使乳膠粒外層帶有靜電荷，因此，乳膠粒間因靜電相斥 而不易聚集在一起，從而提高了乳液的穩(wěn)定性。同時(shí)隨著AA用量的增加，印花織物的鮮艷度提高，但乳液中和后體系的粘度也會(huì)隨之增大(見表2)。綜合考慮， 選擇AA用量為單體質(zhì)量的2．O％～3．0％時(shí)較適宜。

2．4交聯(lián)劑LEG對(duì)乳液性能的影響

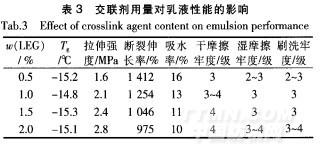

為了改善涂料印花的摩擦牢度和水洗牢度，可在合成乳液時(shí)加入交聯(lián)單體LEG，由于LEG是多官能團(tuán)單體，因此在乳液成膜時(shí)不需要焙烘就可以常溫交聯(lián)。增加 LEG的用量，可以使粘合劑分子鏈的網(wǎng)絡(luò)結(jié)構(gòu)變得致密，膠膜的機(jī)械性能得以提高，具體表現(xiàn)為粘合劑對(duì)基層的附著力增強(qiáng)、印花織物的摩擦牢度和水洗牢度也隨 之增加(見表3)。但是，交聯(lián)劑LEG含量過高時(shí)，會(huì)導(dǎo)致交聯(lián)密度過大、交聯(lián)問距變短和交聯(lián)點(diǎn)單鍵內(nèi)旋轉(zhuǎn)變得困難，從而不利于分子鏈段的運(yùn)動(dòng)和相互纏結(jié)， 致使膠膜彈性降低而影響手感；另外，LEG價(jià)格昂貴，其用量增加會(huì)導(dǎo)致成本上升。綜合考慮，選擇LEG用量為單體質(zhì)量的1．0％-2．O％時(shí)較適宜。
