日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

 圖2是在相同條件下，把銅管內(nèi)有芳砜綸纖維包覆的空氣溫度和無(wú)芳砜綸纖維包覆的的空氣溫度隨外界溫度的升高而繪制出的對(duì)比圖。由圖2可知，被芳砜綸纖維包覆內(nèi)的空氣溫度，隨著外界溫度的升高也升高，但是纖維的內(nèi)外存在一定的溫
度差。當(dāng)外界溫度超過(guò)100 oC時(shí)，內(nèi)外溫差逐漸增大，最大溫差為l10℃。而此時(shí)外界溫度繼續(xù)升高，纖維內(nèi)溫度可以維持在100 cI=左右一段時(shí)間不增加。但是當(dāng)外界溫度超過(guò)200℃后，內(nèi)外溫差逐漸減小，不過(guò)400℃后其纖維內(nèi)外依然具有一定的溫度差。由此可知，芳砜綸纖維在一定溫度下具有一定的隔熱效果，且較高溫度下，其依然具有一定的隔熱性能。


圖3是在外界溫度保持在270 c《=時(shí)，同時(shí)測(cè)試Nomex纖維和芳砜綸纖維包覆下的空氣溫度的變化情況。由圖3可知，在纖維內(nèi)溫度上升的過(guò)程中，同一時(shí)刻，芳砜綸纖維內(nèi)的空氣溫度要比Nomex纖維內(nèi)的空氣溫度低，最大溫度差為5O℃。


由此可知，一定溫度下，芳砜綸纖維比Nomex纖維的隔熱性能要更加的優(yōu)越。

4 阻燃纖維的合成與功能改性聚砜酰胺作為一種新型的阻燃材料，是我國(guó)具有自主知識(shí)產(chǎn)權(quán)的耐高溫纖維產(chǎn)品，對(duì)于打破國(guó)外公司同類產(chǎn)品的壟斷地位，具有重要意義。本文重點(diǎn)介紹聚砜酰胺纖維材料的合成與功能改性方面的研究現(xiàn)狀。

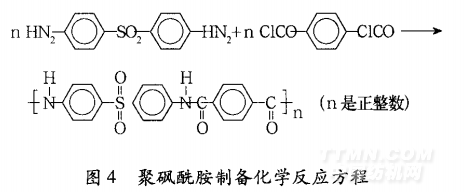

聚砜酰胺樹(shù)脂一般用界面或低溫溶液縮聚法：界面縮聚的單體活性高，反應(yīng)快，大部分反應(yīng)是在有機(jī)溶劑一側(cè)進(jìn)行，對(duì)單體純度和當(dāng)量比要求不嚴(yán)格，反應(yīng)主要與單體濃度有關(guān)，因溶劑回收麻煩，應(yīng)用受限；低溫溶液縮聚法是均相聚合，所得到的聚合物分子量分散性較小，且可以直接制備紡絲漿液，工藝路線較短，操作方便，溶劑單耗低 ]。反應(yīng)方程式如圖4所示。

聚砜酰胺，其大分子鏈上含有砜基，是以4，’．二氨基二苯砜、3，3’．二氨基二苯砜以及對(duì)苯二甲酰氯為主要合成原料，經(jīng)縮聚反應(yīng)后再進(jìn)行干紡或濕紡工藝加工而制得的纖維¨ ，屬于對(duì)位芳綸系列化合物。


其制造工藝如下：向二甲基乙酰胺溶液中添加4，4’一二氨基二苯砜及3，3’．二氨基二苯砜后，加入對(duì)苯二甲酰氯進(jìn)行低溫縮聚反應(yīng)，經(jīng)過(guò)該縮聚反應(yīng)可得到相對(duì)粘度>1．5，溶液體積濃度約為12％一14％的聚砜酰胺紡絲溶液 。然后利用該紡絲液進(jìn)行紡絲操作，先用氯化鈣對(duì)紡絲液進(jìn)行中和，經(jīng)過(guò)過(guò)濾、脫泡等操作后進(jìn)行濕紡，二甲基乙酰胺
·氯化鈣的水溶液作為凝固浴，經(jīng)水洗、干燥后進(jìn)行熱拉伸即可得到長(zhǎng)絲 ¨。若要制備短纖維，則將所得的長(zhǎng)絲束卷曲后切斷、打包；若制備沉析纖維，則向上述紡絲溶液中加入適量的沉析劑，經(jīng)高速剪切力的作用，可得到纖維狀的沉析纖維，對(duì)其水洗后干燥即可得到所需制品 ，其工藝流程參見(jiàn)圖5。
