日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1. 3. 2　勻染性

在織物上任取8個點(diǎn),用測色配色儀測出染色織物在最大吸收波長處的表觀色深K/S值,然后計算出平均值和相對標(biāo)準(zhǔn)偏差Sr,以此表示染色織物的勻染性。相對標(biāo)準(zhǔn)偏差越小,則勻染性越好。

1. 3. 3　染色牢度

耐摩擦色牢度　按GB/T 3920—2008《紡織品色牢度試驗(yàn)?zāi)湍Σ晾味取窚y定。

耐皂洗色牢度　按GB/T 3921—2008《紡織品色牢度試驗(yàn)?zāi)驮硐瓷味取分械腂(2)試驗(yàn)方法測定。

根據(jù)GB/T 250—2008《紡織品色牢度試驗(yàn)評定變色用灰色樣卡》和GB/T 251—2008《紡織品色牢度

試驗(yàn)評定沾色用灰色樣卡》對染色牢度進(jìn)行評級。

2　結(jié)果與討論

2.1　改性工藝的優(yōu)化

2. 1. 1　改性劑質(zhì)量分?jǐn)?shù)對K/S值的影響

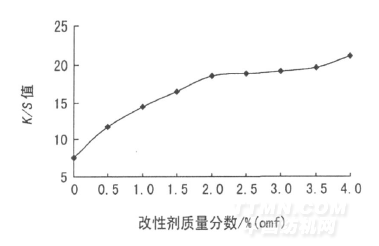

在NaOH質(zhì)量濃度為4 g/L,改性溫度40℃,改性時間30 min,浴比1∶30的條件下,改變改性劑的質(zhì)量分?jǐn)?shù),對織物進(jìn)行改性,改性后的織物用活性黑RWN(5% omf)進(jìn)行無鹽染色(以下同),其染色K/S值見圖1。

由圖1可知,棉織物經(jīng)陽離子改性劑改性后,其染色性能顯著提高。隨著改性劑質(zhì)量分?jǐn)?shù)的增加,改性織物的K/S值逐漸提高。這是因?yàn)殡S著改性劑質(zhì)量分?jǐn)?shù)的增加,織物上的改性劑增加,有效屏蔽了纖維上的負(fù)電荷,增加了纖維上的陽荷性,從而使活性染料的上染率顯著提高。試驗(yàn)發(fā)現(xiàn),當(dāng)改性劑質(zhì)量分?jǐn)?shù)為2%(omf)時,改性染色棉織物的K/S值為18. 621,達(dá)到常規(guī)染色工藝條件下染色織物的水平(K/S值18. 503)。

2. 1. 2　NaOH質(zhì)量濃度對K/S值的影響

取改性劑質(zhì)量分?jǐn)?shù)2% (omf),改性溫度40℃,改性時間30 min,浴比為1∶30,改變NaOH質(zhì)量濃度,改性織物的染色K/S值見圖2。

圖2中,當(dāng)NaOH質(zhì)量濃度低于6 g/L時,K/S值隨NaOH質(zhì)量濃度的增加而增加。因?yàn)镹aOH在改性時起催化作用,它能促進(jìn)改性劑和棉織物發(fā)生反應(yīng),增強(qiáng)棉織物改性效果,從而提高染料對棉織物的上染率;而NaOH質(zhì)量濃度超過6 g/L時,改性后織物的K/S值反而下降,這是因?yàn)榧尤隢aOH一方面可催化改性劑與棉織物反應(yīng),但另一方面也會促使改性劑水解,使接枝到棉纖維上的改性劑水解斷鍵,減少了棉織物上改性劑的含量,從而降低了染色棉織物的K/S值[6]。
