日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.2影響涂料印花性能的因素

2.2.1交聯(lián)單體TM-200用量

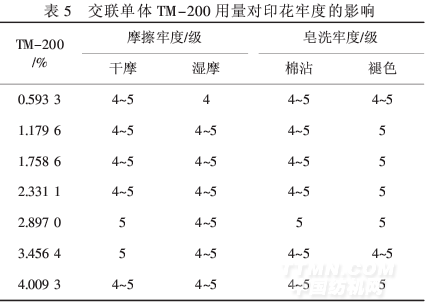

TM-200是含有雙鍵和其他功能性官能團(tuán)的市售交聯(lián)單體,乳液聚合時通過雙鍵聚合于高聚物上.在印花時發(fā)現(xiàn),TM-200用量為0.593 3%和4.009 3%(對單體總質(zhì)量)時,印花糊在調(diào)制和使用過程中易出現(xiàn)破乳、堵網(wǎng)現(xiàn)象,織物印花輪廓不清晰.從表5可知,當(dāng)交聯(lián)單體用量為2.897 0%時,印花織物的摩擦牢度和皂洗牢度都較好,故選擇交聯(lián)單體用量2.897%.

2.2.2焙烘溫度

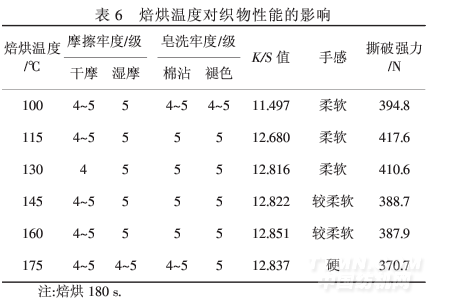

從表6中可知,115℃焙烘時,各種牢度都較理想,但K/S值較低;130℃焙烘時,摩擦牢度和K/S值都很好;但焙烘溫度過高,會對織物造成一定的損傷,織物強力下降,手感也變差.因此,選擇焙烘溫度為130℃.

2.2.3焙烘時間

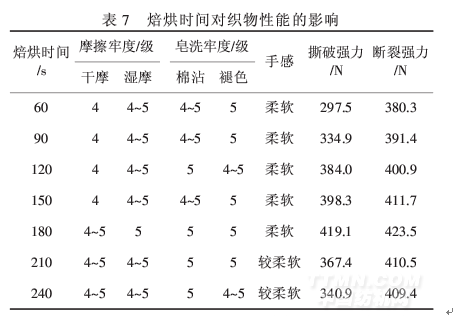

從表7可知,隨著焙烘時間的延長,織物的摩擦牢度、皂洗牢度上升,但超過180 s后,各項牢度并沒有明顯提高,織物強力卻有所下降,手感也變差.綜合考慮,選擇焙烘時間為180 s.

3結(jié)論

(1)聚丙烯酸類粘合劑優(yōu)化合成工藝為:引發(fā)劑用量0.5%,乳化劑用量0.77%,m(OP-10)∶m(LAS)=2∶1,交聯(lián)單體TM-200用量2.897 0%.用此粘合劑制成的印花色漿用于織物印花時其摩擦牢度和皂洗牢度優(yōu)良.

(2)粘合劑在涂料染色中應(yīng)用的最佳工藝為:130℃焙烘180 s.此時織物各項性能較好.
