1 RJPC 4F 賈卡提花基本原理

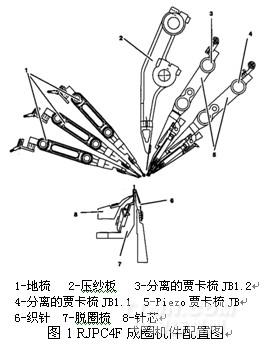

RJPC 4F 賈卡經編機由地梳（ 1 ）、壓紗板（ 2 ）、分離的賈卡梳 JB1.2 （ 3 ）、分離的賈卡梳 JB1.1 （ 4 ）、 Piezo 賈卡梳 JB （ 5 ）、織針（ 6 ）、脫圈梳（ 7 ）和針芯（ 8 ）組成。該機采用復合針，并且單針插放。針芯采用 1/2 英寸寬度的針塊。采用組合式賈卡梳櫛，由兩個分離的賈卡梳 JB1.1 和 JB1.2 組合而成。所有成圈機件都由封閉油箱中凸輪或者曲柄控制。 RJPC 4F 賈卡經編機的賈卡梳僅作橫移，不作擺動；壓紗板作上下運動， 3 把地梳既擺動又橫移。
RJPC 4F 賈卡經編機的地梳和賈卡梳的橫移由機器右邊的 N 型或者 E 型（采用曲線鏈塊）橫移機構控制。 N 型花紋機構 12 行程，花盤采用可以互換的曲線鏈塊，更換組織時不需要重新配置，只要賈卡梳櫛控制桿側向移動即可。各個花盤的鏈塊如表 1 所示：
表 1

在賈卡技術中，用字母 H 表示賈卡導紗針不偏移，用字母 T 表示賈卡導紗針偏移。每個花紋單元是兩橫列，因此可用 H/H ， H/T ， T/H 或 T/T 來表示每個花紋循環的導紗針偏移情況。一般將一個花紋單元分成奇數橫列和偶數橫列，將在右邊墊紗的橫列規定為奇數橫列（ A 橫列），在左邊墊紗的橫列規定為偶數橫列（ B 橫列）。在畫壓紗型賈卡織物墊紗圖的時候，在每個橫列墊紗位置上其墊紗形式的表示與成圈相同，這樣可以與襯緯墊紗相區別。
