日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

圖4保溫時(shí)間對(duì)織物經(jīng)向強(qiáng)力和K/S值的影響

2.1.5葡萄糖用量

由圖5可知,當(dāng)葡萄糖用量低于3g/L時(shí),織物的強(qiáng)力隨著葡萄糖用量的增加而增大,原因是葡萄糖對(duì)絲素有保護(hù)作用.[6]高于3g/L時(shí),織物的強(qiáng)力略有下降.葡萄糖用量在3g/L時(shí)K/S值最大,原因是葡萄糖具有還原性,對(duì)染料隱色體的穩(wěn)定具有一定貢獻(xiàn),大于3g/L時(shí),過(guò)多的葡萄糖可能會(huì)使還原染料產(chǎn)生過(guò)還原,使得色率降低.還原艷紫2R上染真絲最適宜的葡萄糖用量為3g/L時(shí),此時(shí),織物經(jīng)向強(qiáng)力為411.64N,強(qiáng)力損失率為13.40%,K/S值為14.05.

圖5葡萄糖用量對(duì)織物經(jīng)向強(qiáng)力和K/S值的影響

2.2氨基酸含量

從表1可知,天門(mén)冬氨酸、蘇氨酸、谷氨酸、甘氨酸、丙氨酸、異亮氨酸、亮氨酸、酪氨酸、苯丙氨酸、組氨酸、精氨酸在模擬染色條件下處理后氨基酸含量均有下降,說(shuō)明模擬染色條件處理后對(duì)這些氨基酸影響較大.因?yàn)楦鞣N氨基酸在蠶絲絲素中的分布不均勻,在絲素的外表層和次表層分布著較多的組氨酸、精氨酸、天門(mén)冬氨酸、苯丙氨酸、亮氨酸、異亮氨酸、蘇氨酸、谷氨酸、酪氨酸等側(cè)基較復(fù)雜的氨基酸[8],所以在處理過(guò)程中,堿首先溶落了在外表層和次表層分布較多的氨基酸.

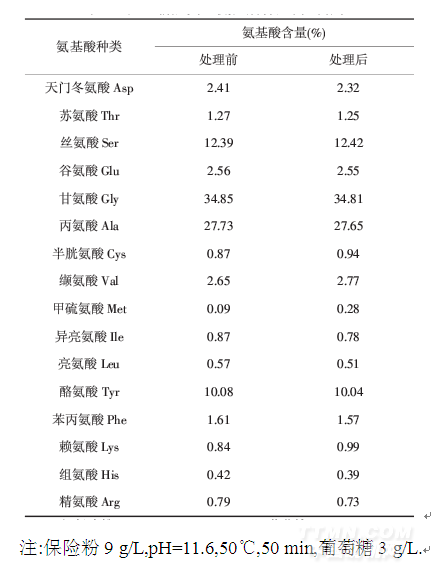

表1處理前后真絲氨基酸含量測(cè)試結(jié)果

2.3染色前后真絲結(jié)晶度

由圖6可知,2θ=20.4°為真絲纖維的結(jié)晶特征峰.通過(guò)比較發(fā)現(xiàn),染色前后X-衍射峰的位置基本沒(méi)有變化,且染色前后結(jié)晶度分別為48.88%、48.84%(結(jié)晶度相差不大).說(shuō)明染色前后絲纖維的結(jié)構(gòu)基本沒(méi)有改變,晶區(qū)未受影響.

圖6還原艷紫2R染色前后的X-衍射圖

2.4染色織物牢度

按照1.3對(duì)還原艷紫2R上染真絲的摩擦牢度、皂洗牢度、日曬牢度進(jìn)行測(cè)試,結(jié)果見(jiàn)表2.
