日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

設(shè)備Thies高溫高壓溢流染色機(jī)、Babcock定形機(jī)、Ramisch軋光機(jī)

1．2工藝流程

預(yù)定形精練_+堿減量溢流染色(定形機(jī)滌加白)拉幅上柔_+(軋光)裁邊成品

1．2．1預(yù)定形

滌綸在紡絲成形過程中經(jīng)過拉伸，在纖維中存在殘余應(yīng)力，如果坯布直接進(jìn)行精練，就會(huì)產(chǎn)生收縮和布面折皺，在后續(xù)的加工中難以去除。因此，坯布必須在一定張力下先進(jìn)行預(yù)定形，以利于布面平整和尺寸穩(wěn)定。經(jīng)試驗(yàn)，確定預(yù)定形溫度為190℃，定形時(shí)間為30s。定形溫度過高或時(shí)間過長(zhǎng)，會(huì)使織物手感偏硬；反之，則織物易變形且彈性不足，易產(chǎn)生折皺，達(dá)不到定形的目的(表1)。

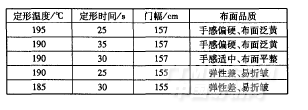

表1定形條件對(duì)布面品質(zhì)的影響

1．2．2精練

精練主要是去除經(jīng)紗上的漿料和纖維上的油劑，改善織物的吸濕性，以利于織物的堿減量和染色加工。

工藝處方

純堿／(g·L-1)     8

精練劑SP／(g·L-1)   2.5

洗滌劑CX-820／(g·L-1)  1

浴中柔軟劑(g·L-1)     1

浴比                 1:6

溫度／℃             110

升降溫速(℃／min)      1

1．2．3堿減量

堿減量是達(dá)到滌綸仿真絲效果的關(guān)鍵工序。減量過大，織物失去身骨，懸垂性差，強(qiáng)力也會(huì)受到很大影響；減量過小，手感滑挺、板結(jié)，缺乏飄逸感，透氣性差。

堿減量可使纖維表面產(chǎn)生凹坑，消除滌綸滑硬感，在溢流機(jī)中也可進(jìn)行。選用低聚物去除劑去除纖維上脫落的雜質(zhì)和低聚物，可有效避免低聚物沾污布面?？椢锍龈浊凹尤肟轨o電劑，預(yù)防后工序吸附灰塵等雜物。
