日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

分散穩(wěn)定t：通過(guò)沉降法}7I進(jìn)行測(cè)試．

1．4．3納米TiO2處理織物的性能

光催化降解甲醛：采用TVOC在線檢測(cè)多功能測(cè)試艙，測(cè)試TiO處理織物對(duì)甲醛的降解性能．【1抗菌性能：按照FZ／T01021—1992進(jìn)行測(cè)試，并以大腸桿菌和金黃色葡萄球菌的減少率來(lái)評(píng)定．

抗紫外性能：用UV1000F紫外線透過(guò)分析儀進(jìn)行測(cè)試，所采用標(biāo)準(zhǔn)為EN13758—1：2001，用棉織物的UPF值、UVA及UVB透過(guò)率等參數(shù)來(lái)表征．

2結(jié)果與分析

2．1分散劑對(duì)納米TiO2性能的影響

2．1．1結(jié)構(gòu)

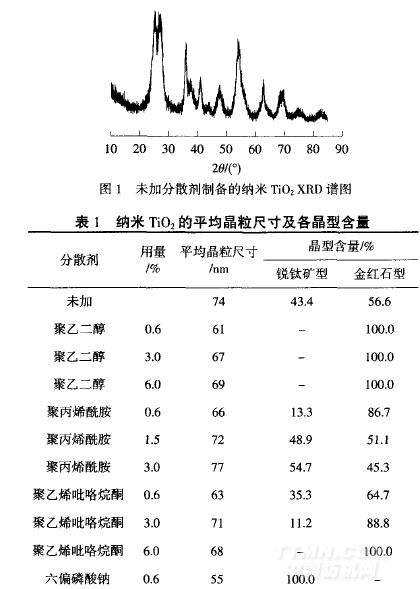

從圖1可以看出，未加分散劑制得的納米TiO2在衍射角25．28。和48．05。處存在吸收峰，表明TiO2晶體中存在銳鈦礦晶型；且在衍射角27．45。、36．09。和54．32。

處有吸收峰，即在金紅石型TiO2標(biāo)準(zhǔn)XRD圖的3個(gè)最強(qiáng)峰位置有吸收峰，表明TiO2晶體中存在一定量金紅石型晶體，因此未加分散劑制得的納米TiO2是混合晶型．由表1可以看出，銳鈦礦型和金紅石型含量分別為43．4％和56．6％，平均晶粒尺寸為74nm．

從圖2和表1可以看出，不管聚乙二醇用量多少，得到的納米TiO2晶體均為金紅石型．只是隨著聚乙二醇用量的增加，TiO2晶體的平均粒徑由61nm增大到69nm．

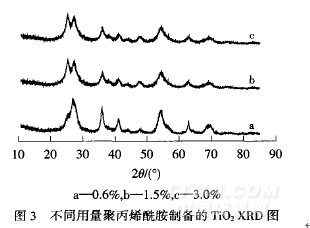

從圖3和表1可以看出，不同用量聚丙烯酰胺制得的TiO2在衍射角25．28。、48．O5。和27．45。、36．09。附近都有吸收峰，表明TiO2都以銳鈦礦型和金紅石型混合晶體存在．聚丙烯酰胺用量越大，銳鈦礦型TiO2含量越高，平均晶粒尺寸也越大．說(shuō)明在制備過(guò)程中加入聚丙烯酰胺，有利于銳鈦礦型TiO2的生成．

從圖4和表1可以看出，當(dāng)聚乙烯吡咯烷酮用量為0．6％時(shí)，納米TiO2存在一定量銳鈦礦型，此時(shí)平均晶粒尺寸為63nm，銳鈦礦型含量為35．3％；3％時(shí)，銳鈦礦型逐漸減少；6％時(shí)，銳鈦礦型最強(qiáng)峰位置的吸收基本消失，全部為金紅石型，平均晶粒尺寸為68nm．
