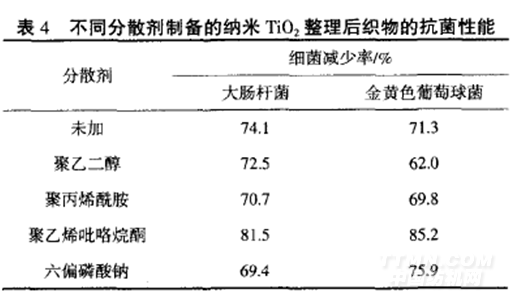

由表4可知，經(jīng)納米TiO2處理后棉織物都具有較好的殺菌能力．但加人不同分散劑制得的納米TiO2對(duì)抗菌性能有一定影響，當(dāng)加入聚乙烯毗咯烷酮時(shí)，棉織物具有最強(qiáng)的抗菌能力，可能原因是此條件下制備的納米TiO2具有最高的光催化活性．
.png)
2．2．3抗紫外性能

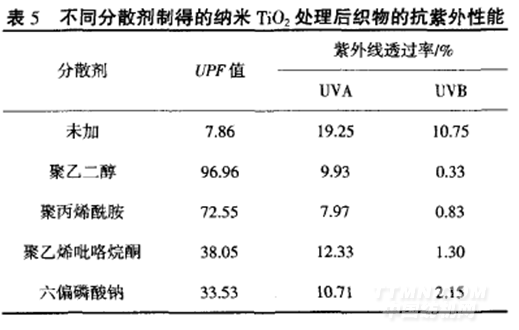

由表5可知，將聚乙二醇制備的乳液處理到織物上時(shí)UPF值最大，主要原因是加人聚乙二醇制備的TiO2晶體為金紅石型．根據(jù)功能需要，可以選擇制備金紅石型含量高的納米TiO2賦予織物較好的抗紫外性能．
.png)
3結(jié)論
(1)在制備納米TiO2乳液的過程中，加入分散劑能明顯改善納米TjO2的分散穩(wěn)定性，其中六偏磷酸鈉與聚乙烯吡咯烷酮效果最好．同時(shí)，加入不同的分散劑對(duì)制得的納米TiO2晶型和粒徑有一定影響，可以根據(jù)需求選擇合適的反應(yīng)條件．
(2)經(jīng)制得的納米TiO2處理的織物，對(duì)甲醛的降解率、抗菌能力和抗紫外性能有不同程度的提高．f3)分散劑種類和用量對(duì)納米Ti0結(jié)構(gòu)有一定影響，但影響納米TiO2晶型的原因有待進(jìn)一步研究．
<<上一頁[1][2][3][4]
您所在的位置：
編.gif)
