日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

在紡織印染行業(yè)中，為了使織物得到更好的性 能，通常使用各種助劑對(duì)織物進(jìn)行處理。在織物的 前處理中，為了加快前處理的速度和改善前處理的 效果，通常也會(huì)加入一些助劑，隨著助劑的發(fā)展， 人們開(kāi)始把螯合劑用在織物的前處理和染色過(guò)程中 。 目前應(yīng)用的金屬螯合劑主要有：聚磷酸鹽(無(wú)機(jī) 磷酸鹽)絡(luò)合物、多羧酸、羥基多羧酸和氨基多羧酸 型螯合劑、有機(jī)膦酸鹽型螯合劑、聚羧酸型螯合劑 和聚膦酸酯型螯合劑曙 ，同一螯合劑對(duì)不同金屬離子 所表現(xiàn)的性能是不一樣的。 ，所以在使用時(shí)要注意選 擇。染整中金屬螯合劑的主要作用有二，一是為了 消除用水中硬水成份造成的各種不良影響而用作硬 水軟化劑；二是在過(guò)氧化氫漂白工藝中使漂浴穩(wěn)定 而用作穩(wěn)定劑。

2實(shí)驗(yàn)

2．1織物

純棉坯布、滌棉坯布，前處理過(guò)的純棉織物、 純滌織物。

2．2實(shí)驗(yàn)設(shè)備

數(shù)顯恒溫水浴鍋、電子天平、電熱鼓風(fēng)干燥箱、實(shí)驗(yàn)室小軋車、白度測(cè)定儀、毛細(xì)效應(yīng)測(cè)定

儀、汽蒸箱。

2．3實(shí)驗(yàn)試劑

LA一螯合劑、雙氧水、硅酸鈉、滲透~,JJFC、氫氧化鈉。

2．4工藝流程

2．4．1退漿

按照處方計(jì)算和稱量藥品，配成200mL的工作液，將布樣分別浸沒(méi)在溫度為80℃到85℃度的稀堿液中，待浸透后在軋車上軋去多余的溶液(二浸二軋)，軋余率為1 1O％～130％。將浸軋堿液的試樣放入蒸箱中汽蒸20~25min，取出試樣，將經(jīng)過(guò)汽蒸的試樣放在80℃度以上的熱水中洗滌5min，最后用冷水沖洗至無(wú)堿，烘干，稱重。

2．4．2漂白

取經(jīng)過(guò)退漿和煮練過(guò)的織物，按處方配制染浴，用稀氫氧化鈉溶液調(diào)pH值到規(guī)定的范圍，然后各投入一塊試樣，在水浴中保溫85~C，浸漂1h，漂白結(jié)束后取出試樣，用蒸餾水洗凈后晾干，留做白度測(cè)試。

2．5性能測(cè)試

白度參見(jiàn)國(guó)標(biāo)6B8425—87，毛細(xì)效應(yīng)參見(jiàn)國(guó)標(biāo)ZBW04019—90。

退漿率按公式計(jì)算：

退漿率(％)=[(坯布含漿率一退漿后織物含漿率)／坯布含漿率]×100％

3結(jié)果與分析

3．1 LA-螯合劑對(duì)退漿的影響

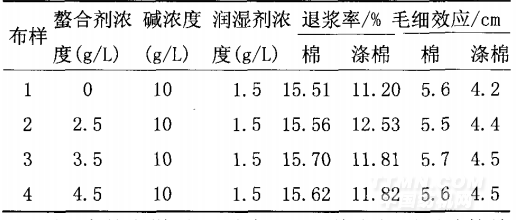

表1 LA一螯合劑對(duì)退漿效果的影響

表1中的布樣1是沒(méi)有加入LA一螯合劑所測(cè)試的結(jié) 果，通過(guò)布樣l與其它布樣的比較，可以發(fā)現(xiàn)，加入 LA一螯合劑后純棉織物的退漿率、毛細(xì)效應(yīng)都有所提高。對(duì)滌棉織物也是一樣，織物退漿率和毛細(xì)效應(yīng) 有一定的提高。 這是因?yàn)槟壳巴藵{整理大部分都要用到堿，所以水中的Ca2+、Mg2+ 、Fe3+ 等離子會(huì)消耗堿，，形成沉淀，而且有時(shí)一些紗線上的漿料也含有重金屬的防腐 劑，這些也影響退漿，因此在退漿時(shí)必須加入螯合劑，螯合這些離子 。此外，螯合劑對(duì)果膠質(zhì)的去 除也有較好的促進(jìn)作用，果膠質(zhì)中結(jié)合的鈣鎂離子， 能與螯合劑有效結(jié)合成螯合物。隨著果膠質(zhì)中金屬離子的去除，以果膠質(zhì)為骨架的疏水性網(wǎng)狀層中其它雜 質(zhì)間的結(jié)合力下降，被陸續(xù)處理下來(lái)，通過(guò)水洗進(jìn)一步得到去除。從而可以獲得較好的整理效果。

3．LA-螯合劑對(duì)漂白的影響

表2中布樣1采用的是傳統(tǒng)的漂白方法，漂浴中 沒(méi)有加入LA一螯合劑，布樣2的漂浴是在布樣l漂浴的 基礎(chǔ)上加入了LA一螯合劑，比較兩種布樣所得的白度可以看出，加入了LA一螯合劑對(duì)純棉織物的白度有 一定程度提高。從表中的對(duì)比實(shí)驗(yàn)還可以看出，在沒(méi)有加入硅酸鈉的漂白浴中，如沒(méi)有加入LA一螯合劑(布樣3)，織物的白度比較低，加入LA一螯合劑后，織物的白度有了明顯的提高，而且隨著LA一螯合劑濃度的增加，織物的白度也提高。當(dāng)濃度為4g／L 時(shí)，織物的白度達(dá)到了最大值，如濃度繼續(xù)增加，織物的白度開(kāi)始降低。
