日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2結(jié)果與討論

2．1影響一浴法煮漂效果的因素

2．1．1雙氧水用量

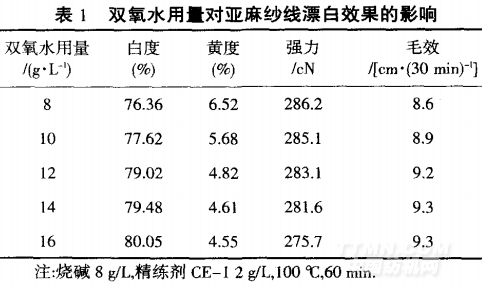

由表1可知，隨著雙氧水用量增加，紗線白度逐漸增大，強(qiáng)力則逐漸下降，毛效逐漸增加并趨穩(wěn)．原因是雙氧水用量增加，會(huì)使漂白的有效分解增加，白度提高．但雙氧水用量過(guò)大，對(duì)紗線強(qiáng)力損傷嚴(yán)重．在12 g／L時(shí)，可達(dá)到較好的白度，同時(shí)強(qiáng)力損傷不嚴(yán)重，毛效可達(dá)9．2 cm／30 min，故選擇雙氧水用量12 g／L．

2．1．2燒堿用量

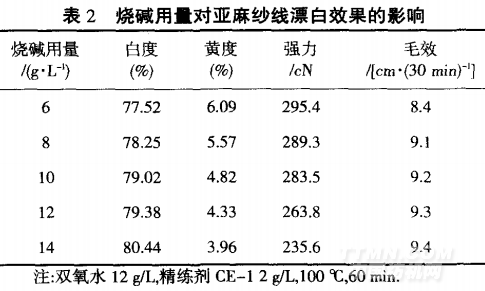

從表2可知，白度隨著燒堿用量的增加而增加，黃度則逐漸下降；強(qiáng)力隨著燒堿用量的增加而下降，燒堿用量過(guò)大時(shí)，下降極為嚴(yán)重，o毛效隨燒堿用量增加而提高，≥8 g／L時(shí)，毛效增加趨緩，均在9．0 cm／30 min以上．綜合考慮，燒堿以10 L為宜．

2．1．3溫度

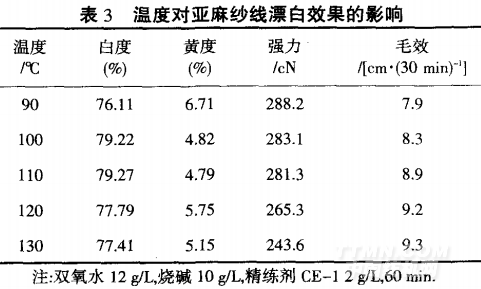

從表3可知，隨著漂白溫度的升高，亞麻紗線白度先升后降，黃度先降后升，強(qiáng)力依次下降．但在1 10時(shí)，白度達(dá)到最大值，黃度達(dá)最小值．原因是隨漂白溫度的升高，漂白速率加快，各種雜質(zhì)分解去除的速率快，但溫度過(guò)高，易使紗線泛黃，強(qiáng)力損傷過(guò)大．綜合考慮，處理溫度選擇110℃．

2．1．4精練劑CE一1用量

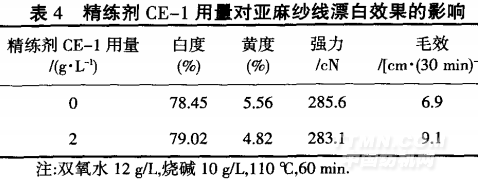

精練劑CE一1具有促進(jìn)工作液迅速?gòu)氐椎卦诶w 維內(nèi)部發(fā)生反應(yīng)，賦予纖維極高毛效的作用．由于亞 麻紗線含雜相對(duì)較少，確定精練劑CE一1用量為2 g／L 進(jìn)行試驗(yàn)．由表4可看出，精練劑CE一1的添加與否對(duì) 白度以及強(qiáng)力幾乎沒(méi)有影響；而對(duì)于毛效，未加精練 劑CE一1時(shí)。雙氧水在漂白的同時(shí)也具有一定的除雜 能力，但遠(yuǎn)低于添加精練劑CE一1的．毛效對(duì)后續(xù)染色 過(guò)程尤其是染料的擴(kuò)散性、勻染性影響很大．因此，一 般在亞麻紗線漂白過(guò)程中加入一定量精練劑CE一1， 以除去纖維或織物上原始雜質(zhì)和前道加工帶人的雜質(zhì)，提高毛效，滿足后續(xù)染整加工的要求．

2．1．5時(shí)間

從表5可知，白度隨處理時(shí)間的延長(zhǎng)先升后降，黃度先降后升，強(qiáng)力損傷依次下降．毛效隨處理時(shí)間延長(zhǎng)而提高，≥60 min時(shí)趨緩．綜合考慮，漂白時(shí)間以60 min為宜．

2．1．6尿素用量

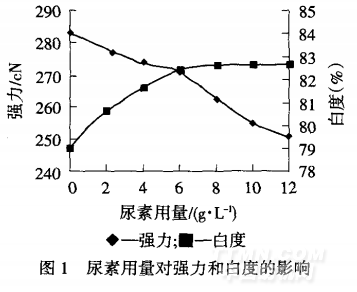

尿素與過(guò)氧化氫相互作用形成了一個(gè)復(fù)合物，以 促進(jìn)過(guò)氧化氫較快分解且形成有效分解．【5]從圖1可 知，隨著尿素用量的增大，白度逐漸增加，強(qiáng)力逐漸減 ／J~；6 g／L時(shí)，白度較高，強(qiáng)力下降幅度較??；當(dāng)>6 g／L后， 由于尿素的活化作用大，使雙氧水的分解過(guò)快，不能 有效地漂白纖維，對(duì)纖維損傷較為嚴(yán)重，白度增加也 不明顯，故尿素用量確定為6 g/L．

2．2染色工藝對(duì)染色性能的影響

從表6可知，一浴法煮漂前處理與兩步法前處理紗線染色，染料的上染率、固著率、總固著率較為接近。說(shuō)明一浴法與兩浴法前處理對(duì)染料上染亞麻纖維影響不大，完全可以滿足后續(xù)的染色加工．
