日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

工藝流程

 (2)低鹽染色工藝處方

活性染料/% (omf)     2

元明粉/(g/L)    10

浴比         50∶1

工藝流程

1.3　測試方法

1.3.1　上染百分率E

通過測定染色前后染液的吸光度,按式(1)計算:

式中:m、n———染色前后染液稀釋倍數(shù);

A0、A1———染色前后染液稀釋m、n倍后的吸光度。

1.3.2　固著率F

采用Color-Eye3100型測色配色儀測定皂煮前后染色織物的K/S值,按式(2)計算固著率F。

1.3.3　總固著率T

T=E×F/100%   (3)

1.3.4　K/S值及L、a、b值

先將染色棉織物折疊成8層,將Color-Eye3100型測色配色儀光源調(diào)節(jié)為SAV,并加上小孔罩,在最大吸收波長處測定K/S值及L、a、b值。

1.3.5　染色牢度

耐水洗色牢度　按GB/T3921.1—1997《紡織品色牢度試驗耐洗色牢度:試驗1》測定。

耐摩擦色牢度　按GB/T3920—1997《紡織品色牢度試驗耐摩擦色牢度》測定。

2　結(jié)果與討論

2.1　改性工藝的優(yōu)化

2.1.1　改性劑用量對染色性能的影響

改變改性劑用量,按1.2.1節(jié)進行改性,改性后織物進行常規(guī)工藝染色。研究改性劑用量對染色性能的影響,結(jié)果見表1。

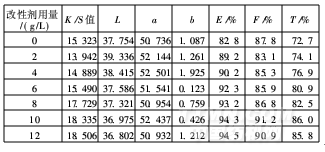

表1　改性劑用量對染色性能的影響

由表1知,未改性棉織物總固色率僅為72.7%;隨著改性劑用量增加,上染率、固色率、總固色率均呈上升趨勢。當改性劑用量為10g/L時,上染率達到94.3%,固色率達到91.2%,總固色率達到86.0%;之后再增加改性劑用量,上染率幾乎維持不變,固色率和總固色率甚至有下降趨勢。這是因為改性劑用量為10g/L時,其與棉纖維的結(jié)合達到飽和點,棉纖維表面幾乎完全改性,此時上染率達到最高點,固色率和總固色率也達到最佳。此外,L、a、b值基本保持不變,說明改性劑用量對棉纖維染色色光影響不大。所以改性劑用量以10g/L為宜。

2.1.2　改性溫度對染色性能的影響

改變改性溫度,研究改性溫度對染色性能的影響,結(jié)果見表2。

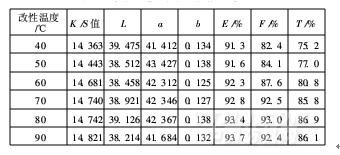

表2　改性溫度對染色性能的影響

由表2可知,上染率、固色率、總固色率都隨改性溫度升高而增加,當改性溫度為80℃時,上染率達到93.4%,固色率達到93.0%,總固色率達到86.9%,之后基本維持不變。這是因為溫度上升可以促進改性劑與棉纖維間的結(jié)合。L、a、b值基本保持不變,說明改性溫度對棉織物染色色光影響不大。所以改性溫度以80℃為宜。

2.1.3　改性時間對染色性能的影響

改變改性時間,研究其對染色性能的影響(表3)。

表3　改性時間對染色性能的影響
